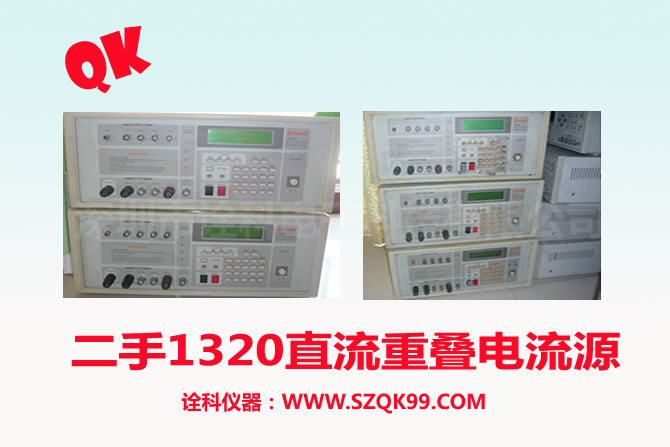

1320直流重叠电流源
主要特征：
1320起直流直叠电流源可由3302/3252/1061/1062 LCR表直接控制输出,外接1320S输出电流可达100A,自动或手动触发重叠电流扫描频率,可分析电感器中铁心的特性,作电感器检测或产品特性的分析,为电感器检测的量测仪器组合.
主要特点
■ 频率响应：20HZ-1MHZ
■ 0.001A-20.00A，150W输出功能，可使用1320S扩增到100ADC
■ 正反向电流切换功能
■ 标准GPIB，HANDLER 介面
■ 自动或手动触发偏压电流扫描频率（2-21点），供电感铁心特性分析
■ 可由LCR表3302/3252直接控制
■ 16×2 LCD文字显示器
■ 0.01mΩ-199.99Ω DCR量测功能
■ 50组内部仪器设定可供储存及呼叫
■ 单点电流定时测试（24小时）
■ 长时间持续功率输出功能
■ 电路保障，防止LCR表因偏压电流异常而毁损。
参数特征:
型号
1320
1320S
基本电流源
输出电流
0.00~20.00Adc
100A扩展（连接1320S）
0.00~20.00Adc
精确度
0.000A~1.000A:1%+3mA 1.001A~5.00A:2%
5.01A~20.00A:2%
20.1A~20.0(1+X)A:3%
3%
扫描测试
手动/自动，2-21steps
--
频率响应
20Hz~1MHz
20Hz~1MHz
功率持续工作时间
＞24小时(40℃)
时间
0~24小时
--
延时
0.0~100.0 sec/step,adjustable
--
DCR表的精确度/解析度
DCR档位
20 mΩ
2%+0.07mΩ,0.01mΩ
--
200mΩ
2%+0.2mΩ,0.1mΩ
--
2Ω
3%+0.002Ω,0.001Ω
--
20Ω
3%+0.02Ω,0.01Ω
--
200Ω
3%+0. 2Ω,0.1Ω
--
DCV显示
显示档位
0.00V~10.00Vdc
--
精确度
2%+0.05Vdc
--
显示器
16×2点矩阵LCD
--
一般规格
操作环境
温度:10℃-40℃,湿度:10%~90%RH
消耗功率
650VA
600VA
电源需求
90-125Vac/190-250Vac,48Hz-62Hz
重量
约13.5KG
约12.5KG
尺寸（宽×高×深）
445×175×425mm
445×175×425mm
