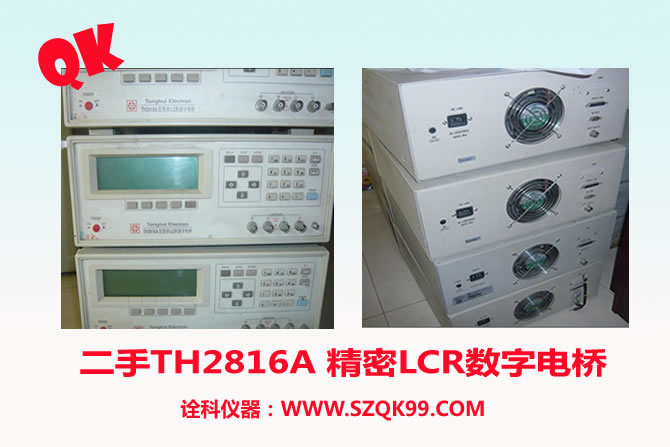

TH2816A精密LCR数字电桥
简要说明：
TH2816A型精密LCR数字电桥是推出的新一代元件参数测试仪器，该产品集成了多年元件测试的成熟经验，运用了本领域的测试技术。强大的测试功能和优越的测量性能使该产品挤身于国际同类水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的6位测试分辨率，50Hz-100kHz/200kHz的频率范围、0.01V-2.0V可编程信号电平、高达30次/秒的测量速度、9级精细量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式, 可满足生产线、进货检验及实验室高精确度测量要求。该产品提供的HANDLER、GPIB及RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。
性能特点：
*240×64点阵图形LCD显示
*TH2816A: 50Hz－200k...
*极高的测量稳定性、准确性
*度可达32 ms/次
*30Ω/100Ω可选信号源输出阻抗
*4点频率/电平/偏流列表扫描功能
*12组内部仪器设定储存
*测试电平监视功能
*RS-232C，HANDLER接口
*人性化操作界面，操作简单
*10mVrms—2.0Vrms可编程...
*六位读数分辨率
*精确的负载校准功能
*TH1773/TH1775 偏流源直...
*直读, 偏差及相对偏差显示
*内建比较器，10档分选及档计数
*键盘锁定功能
参数特征:
产品型号：
TH2816A
LCR测试仪系列
LCR测量参数
|Z|,C,L,X,B,R,G,D,Q,θ
测试频率
50Hz－200kHz, 约1.2万个测试频率点
测试电平范围
10 mVrms—2.0 Vrms, 10mV步进
输出阻抗
30Ω，100Ω可选
基本准确度
0.05%
测量速度或测试时间
慢速: 650 ms/次
中速: 90 ms/次
: 32 ms/次
等效电路
串联方式, 并联方式
量程方式
自动, 保持
触发方式
内部, 手动, 外部，总线
平均次数
1-255
清零功能
开路 / 短路扫频清零 ，负载校准
比较器功能
十档：(九档合格，一档不合格)，另有一个附属档
存储器
12组内部仪器设定供存储/调用
接口
RS-232C, HANDLER，GPIB(选件)
显围
R, X, Z
Y, B, G
C
L
D
Q
θ(DEG)
θ(RAD)
Δ%
0.00001 Ω～ 99.9999 MΩ
0.01 nS～ 999.999 S
0.00001 pF～ 999.999mF
0.00001 uH～ 9.99999kH
0.00001～ 9.99999
0.00001～ 99999.9
-179.999°～ 179.999°
-3.14159-3.14159
-999.999%-999.999%
列表扫描
4点频率/电平/偏流列表扫描功能
显示器
240×64点阵图形LCD
测试端
5端法
显示方式
直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数
