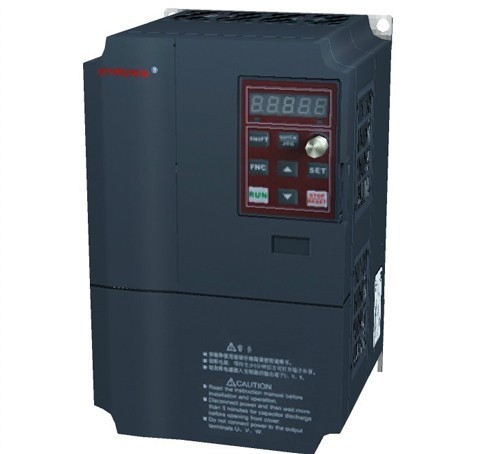

产品简介
SY6000系列变频器采用优化空间电压矢量控制技术，是一款具有主流产品功能的变频器。该产品按照GBT12668.2/2002和IEC61800/IEC610000设计、开发和制造，具有、多功能、低噪音的特点，能满足不同的工况需求。
SY6000系列采用优化的空间电压矢量PWM控制技术，具有的纺织摆频功能、高速脉冲输入功能、双模拟量输入输出功能、柔性软起软停功能、16段速功能等行业主流功能，同时加强了简易PLC功能、消除电流振荡功能，且调速精度高，低频转矩大，使该产品能够更好地应用于各类负载。
该产品结构紧凑，操控性强，安装使用方便。
SY6000可有效延长电机寿命、提高产量，节电效果良好，广泛应用于石油、化工、钢铁、纺织、塑料机械、包装机械、给水等诸多领域的异步电动机拖动控制。
应用场合
纺织：粗纱机、细纱机、经编机、定型机、织机纺纱机、编织机、纺丝机等。
塑料：挤出机、牵引机、印花机等。
制药：搅拌机、烘烤机等。
木工：雕刻机、砂光机、旋切机等。
造纸：单机型造纸机等。
机床：无芯磨床、光学镜片磨床、切磨机等。
印染：洗布机、染缸等。
水泥：喂料机、鼓风机、回转炉、搅拌机、破碎机等。
风机水泵：各种风机和各种水泵。
产品规格
电压级别 型号 适用电机功率（kW） 变频器额定输出电流（A）
单相220V SY6000-G1D522 1.5 7
SY6000-G2D222 2.2 11
三相380V SY6000-G0D740 0.75 2
SY6000-G1D540 1.5 4
SY6000-G2D240/P3D740 2.2/3.7 5.5/8
SY6000-G3D740/P5D540 3.7/5.5 8/13
SY6000-G5D540/P7D540 5.5/7.5 13/17
SY6000-G7D540/P01140 7.5/11.0 17/24
SY6000-G01140/P01540 11.0/15.0 24/33
SY6000-G01540/P01840 15.0/18.5 33/39
SY6000-G01840/P02240 18.5/22.0 39/44
SY6000-G02240/P03040 22.0/30.0 44/60
SY6000-G03040/P03740 30.0/37.0 60/75
SY6000-G03740/P04540 37.0/45.0 75/90
SY6000-G04540/P05540 45.0/55.0 90/110
SY6000-G05540/P07540 55.0/75.0 110/150
SY6000-G07540/P09040 75.0/90.0 150/175
SY6000-G09040/P11040 90.0/110.0 175/210
SY6000-G11040/P13240 110.0/132.0 210/255
SY6000-G13240/P16040 132.0/160.0 255/305
SY6000-G16040/P18540 160.0/185.0 305/340
SY6000-G18540/P20040 185.0/200.0 340/380
SY6000-G20040/P22040 200.0/220.0 380/425
SY6000-G22040/P24540 220.0/245.0 425/480
SY6000-G24540/P28040 245.0/280.0 480/545
SY6000-G28040/P31540 280.0/315.0 545/615
SY6000-G31540/P35040 315.0/350.0 615/680
SY6000-G35040/P40040 350.0/400.0 680/760
SY6000-G40040 400.0 760
技术规范
项目 规范
输入 输入电压 220/380V±15%
输入频率 47～63Hz
输出 输出电压 0～输入电压
输出频率 0～600Hz
外围接口特性 可编程数字输入 4路开关量输入，1路高速脉冲输入
可编程模拟量输入 AI1：0～10V输入
AI2：0～10V输入或0～20mA输入
可编程开路集电极输出 2路输出（3.7kW及以上：1路开路集电极输出）
继电器输出 1路输出（3.7kW及以上：2路继电器输出）
模拟量输出 FM1：0～10V输出或0～20mA输出
FM2：0～10V输出
键盘 显示：5位8段LED（红），2个指示灯
参数设定：8个按键（包括多功能快捷键），一个
电位器
技术性能特性 控制方式 全数字空间电压矢量SVPWM算法
过载能力 G型机：150%额定电流60s
P型机：120%额定电流60s
调速比 1：100
载波频率 1.0～10.0kHz
转矩补偿 直线、多点、1.3次、1.7次、2.0次幂降转矩；
补偿电压范围：自动补偿和手动补偿0.1~10%
自动电压调整 当电网电压变化时，能自动保持输出电压恒定
自动电流调整 当电流超过限流值时，自动降频限制输出电流
功能
特性 频率设定方式 键盘数字设定、外部模拟量设定、键盘电位器设定、
脉冲频率设定、通讯设定、多段速及简易PLC设定、
PID设定等，可实现设定方式的切换和组合
简易PLC、多段速控制 16段速控制
功能 摆频控制、长度控制、时间控制
QUICK/JOG键 用户自由定义的多功能快捷键
提供多种故障保护功能 过流、过压、欠压、过热、缺相、过载及电机过载等
保护功能
使用
条件 安装场所 室内，海拔1000米，无尘、无腐蚀性气体、无油
污、无蒸汽和无日光直射等
使用环境 -10℃～+40℃，20～90%RH（无凝露）
振动 小于0.5g
储存温度 -25℃～+65℃
安装方式 壁挂式、柜式
冷却方式 强迫风冷
产品特点
&61623功能极大扩展，应用范围极限扩大
双路模拟输入、双路模拟输出功能；
纺织摆频功能；
简易PLC功能、16段速功能、PID调节功能；
启动、停机直流制动功能；
输入、输出端子可自由编程：用户可根据需要组合出多种工作模式；
跳跃频率控制功能，避免机械共振，使系统更加稳定可靠；
停电再启动功能：停电后再上电可以直接运行；
休眠唤醒延时设置功能；
自动电压调整功能：有效解决大功率电机低频振荡问题；
提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能。
&61623支持多种频率设定方式，满足各种场合使用
&61623具有1：100的调速比，实现在宽范围内的转矩提升
&61623的抗干扰性能，具有同等产品的
多个清晰的参数组，人性化的操作使用方法，方便于用户的参数设置和调试
