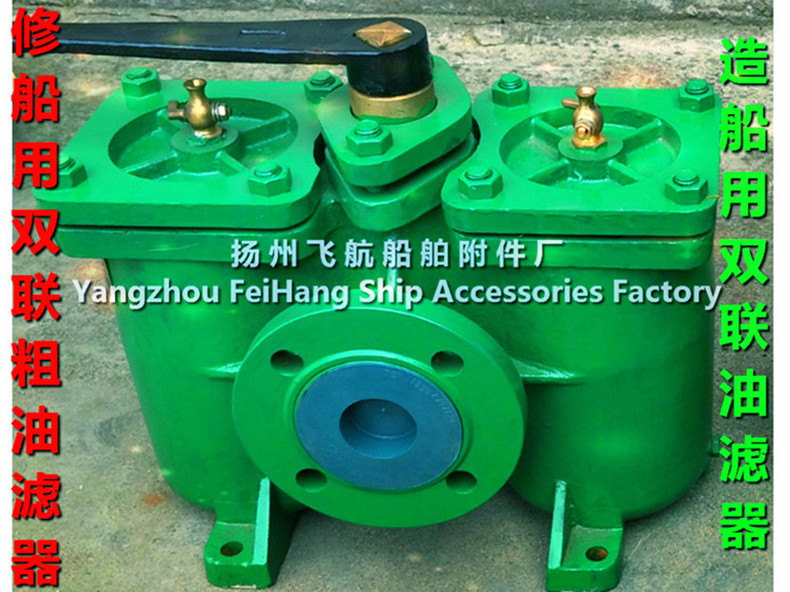

Double filter-Double oil filter-Duplex oil filter
双联油滤器-双联粗油滤器-可切换双联油滤器
Low pressure crude oil filter
低压双联粗油滤器
CB/T425-1994 双联油滤器,双联粗油滤器,双联滑油滤器的定义解释：
双联筒式油滤器，又叫双联切换油滤器，是由两台筒式油滤器并联或串联组成，两只粗油滤器可交替使用，在不停机的情况下更换过滤筒，也可以双机同时工作。
双联粗油滤器,双联燃油滤器 根据作用/介质可以 分为：
CB/T425-1994双联重油滤器,双联柴油滤器,双联滑油滤器
CB/T425-1994燃油输送泵双联油滤器,滑油压入泵双联粗油滤器
CB/T425-1994轻柴油输送泵双联油滤器,轻柴油输送泵双联粗油滤器
CB/T425-1994净油机出口双联油滤器,燃油分油机出口双联粗油滤器
粗油滤器-双联粗油滤器-双联低压粗油滤器-双联可切换燃油滤器 组成部分：
此款双联粗油过滤器是由 过滤筒体、桶盖、放气阀、滤网、切换操纵把手组成:
其工作原理是：
悬浮液用泵送入滤机的每个密闭的滤室,在工作压力的作用下,经出液口排出,滤渣则留在框内形成滤饼,从而达到固液分离，杂质颗粒被滤袋拦截。
我司（扬州飞航船舶附件厂）生产的船用双联粗油滤器 主要型号有：
A,AS型直通型双联油滤器,双联粗油滤器,双联燃油粗滤器
A,AS型铸铁双联油滤器,铸铁双联粗油滤器,铸铁双联燃油粗滤器
Double filter-Double oil filter-Duplex oil filter
双联油滤器-双联粗油滤器-可切换双联油滤器
产品详细参数表：
Double Oil Filter CB/T425-1994 双联油滤器-双联粗油滤器-双联燃油过滤器
型号
Type 规格
Size 本体材质
Body material 滤筒形式Filter cylinder form 滤筒材质
Filter material 法兰标准
Flange Connection
A,ASStraight type 直通型
20A~200A
（DN20-DN200） Cast iron（铸铁）&160
Nodular iron（球墨铸铁）
Cast Steel（碳钢）&160
Stainless Steel etc3（不锈钢）
Basket（提篮式）
SS400, SUS304 , SUS316
H62,
bronze
GB573，GB2501
JIS 5K&160&160 10K
（日标5K,日标10K）
公称压力MPa
Nominal pressure 公称通径mm
Nominal diameter 滤网规格方孔间距/铜丝直径mm
ScreenSpace between for square hole / Diameter for brass wires mm 适用介质
Available medium 参考标准
Reference standard
0.4
2.5
3.0 20 &1 0.75/0.260.40/0.220.25/0.16 0.18/0.13 0.16/0.09 船舶燃油和滑油
M.D.O. & L.O.of shipping CB/T 425-94
Double filter-Double oil filter-Duplex oil filter
双联油滤器-双联粗油滤器-可切换双联油滤器
外形图以及具体尺寸参考：
双联油滤器-双联粗油滤器-可切换双联油滤器:适用于工作温度≤80C0的船舶燃油和滑油管系。
●所有双联油滤器的本体和盖的材料为HT200（铸铁）或者球铁，塞芯材料为ZQA19-2II,可以根据要求选装磁性板，磁性板材料为ALNI12-25
●滤网试验压力应按照0.7MPA做严格的强度和密封试验，保压至少5分钟无泄漏
●每台滤器应当有放气口和排污口，用螺栓堵住
●每台双联粗油滤器的各运动部件应灵活可靠，操作时候不允许加辅助扳手
●装配好的双联油滤器应对塞芯部位进行密封性水压实验，实验压力为0.4Mpa，持续时间不小于1min，本体和塞芯密封面结合处允许有少量渗漏，其渗漏量不大于0.1mm3/g。
●双联粗油滤器的铸造壁厚按照CB/T3927标准严格执行。
●此款双联滑油粗滤器内表面进行涂塑处理，涂塑层厚度为0.25—0.3mm，外表面分别涂底漆和表漆各二度；根据客户要求选择颜色，如下图：
双联油滤器-双联粗油滤器-可切换双联油滤器通常标记为:
DN20，滤网规格为0.25/0.16，法兰连接尺寸按GB569的低压粗油滤器标记为：
双联油滤器 A20-0.25/0.16 CB/T425-94
DN20，滤网规格为0.25/0.16，法兰连接尺寸按GB2501的低压粗油滤器标记为：
双联粗油滤器 AS20-0.25/0.16 CB/T425-94
DN25，滤网规格为0.40/0.22，法兰连接尺寸按GB569的低压粗油滤器标记为：
双联低压油滤器 A25-0.40/0.22 CB/T425-94
DN25，滤网规格为0.40/0.22，法兰连接尺寸按GB2501的低压粗油滤器标记为：
低压双联粗油滤器 AS25-0.40/0.22 CB/T425-94
DN32，滤网规格为0.18/0.13，法兰连接尺寸按GB569的低压粗油滤器标记为：
双联油滤器 A32-0.18/0.13 CB/T425-94
DN32，滤网规格为0.4/0.16，法兰连接尺寸按GB2501的低压粗油滤器标记为：
双联粗油滤器 AS32-0.18/0.13 CB/T425-94
DN40，滤网规格为0.25/0.16，法兰连接尺寸按GB569的低压粗油滤器标记为：
净油机出口双联油滤器 A40-0.25/0.16 CB/T425-94
DN40，滤网规格为0.25/0.16，法兰连接尺寸按GB2501的低压粗油滤器标记为：
分油机出口双联粗油滤器 AS40-0.25/0.16 CB/T425-94
DN50，滤网规格为0.40/0.22，法兰连接尺寸按GB569的低压粗油滤器标记为：
燃油分油机出口双联滤器 A50-0.40/0.22 CB/T425-94
DN50，滤网规格为0.40/0.22，法兰连接尺寸按GB2501的低压粗油滤器标记为：
滑油分油机进口双联油滤器 AS50-0.40/0.22 CB/T425-94
DN65，滤网规格为0.18/0.13，法兰连接尺寸按GB569的低压粗油滤器标记为：
主机滑油备用泵双联油滤器 A65-0.18/0.13 CB/T425-94
DN65，滤网规格为0.4/0.16，法兰连接尺寸按GB2501的低压粗油滤器标记为：
主机燃油备用泵双联粗油滤器 AS65-0.18/0.13 CB/T425-94
DN80，滤网规格为0.25/0.16，法兰连接尺寸按GB569的低压粗油滤器标记为：
轻柴油输送泵双联油滤器 A80-0.25/0.16 CB/T425-94
DN80，滤网规格为0.25/0.16，法兰连接尺寸按GB2501的低压粗油滤器标记为：
重柴油输送泵双联粗油滤器 AS80-0.25/0.16 CB/T425-94
DN100，滤网规格为0.40/0.22，法兰连接尺寸按GB569的低压粗油滤器标记为：
小型双联油滤器,小型双联粗油滤器 A100-0.40/0.22 CB/T425-94
DN100，滤网规格为0.40/0.22，法兰连接尺寸按GB2501的低压粗油滤器标记为：
双联低压粗油滤器 AS100-0.40/0.22 CB/T425-94
低压粗油滤器-小型双联低压粗油滤器-铸铁双联低压粗油滤器
Low pressure crude oil filter - small double low pressure crude oil filter - iron double low pressure crude oil filter
