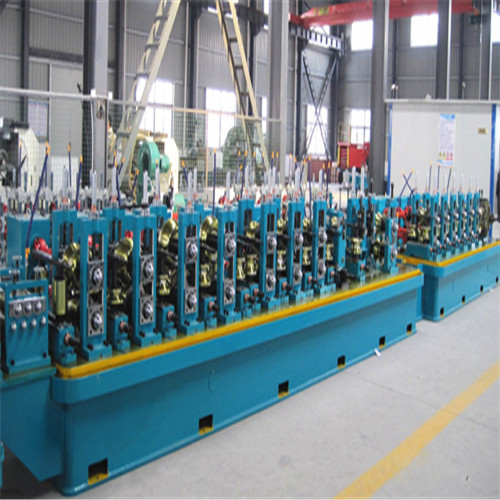

高频直缝焊管机组生产线
高频焊管机组是将经纵剪分条后变成必定宽度的钢带翻开、矫平，然后进入成型机使用轧辊将钢带曲折成管胚，使用高频电流的附近效应和集肤效应使得钢带的 边际溶化，用揉捏辊揉捏焊接成圆管。又称ERW机组
工艺流程：
上卷—开卷—矫平—剪切对焊—活套出料—成型—高频焊接—水冷—在线超声波检查—中频退火—空冷—水冷—定径—飞锯定尺堵截—平头倒棱—水压试验—离线超声波焊缝检查—离线超声波管查—称重测长喷标—制品搜集
高频焊管机组选型表 高频焊管加工设备采购商机
序号 类型 产品规格（mm） 钢管长度（m） 装机容量（kw） 成型速度m/min 钢带厚度mm 钢带分量t 机械占地（㎡）
1 Φ32 Φ32X1.2 4&160—7 250 100 0.5-1.2 1 50×6
2 Φ50 Φ50X3 4&160—7 400 80 0.8-3 3 60×8
3 Φ76 Φ76X3.5 4&160—7 600 80 0.8-3.5 3 70×10
4 Φ89 Φ89x4.5 4-7 800 65 1.2-4.5 4 70×10
5 Φ114 Φ114X5 4&160—7 1000 60 1.5-5 5 85×12
6 Φ127 Φ127X5 4&160—7 1000 60 1.5-5 5 85×12
7 Φ169 Φ169X6 6—12 1450 50 2-6 7.5 100×12
8 Φ219 Φ219X8 6—12 1800 10-40 3-8 10 120×15
