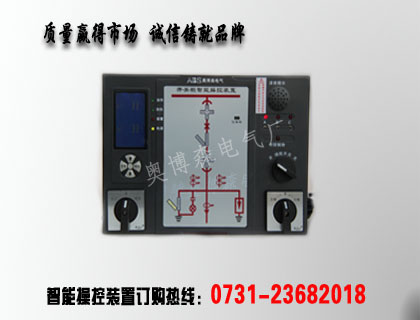

BWS-B开关柜智能操控装置 BWS-B一次图纸
【BWS-B产品概述】
全新概念的开关柜状态智能显示装置和操控装置。产品功能强大，使用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。
【BWS-B技术指标】
工作温度：－20～＋65℃ 工作湿度：≤95％RH
介质强度：≥AC2000V 绝缘性能：≥100MΩ
抗电磁干扰性能：符合IEC255－22的标准规定
工作电源：两路输入，主备自动切换 电源切换时间：≤0.3秒
工作电压：AC85～265V/DC90～375V
动态闪烁频率：两次/秒
湿度测量范围：0～RH 温度测量范围：－20＋80℃
湿度测量精度：±3.0%RH 温度测量精度： ±1℃
响应时间：≤2s
人体接近感应时间：≤3秒 人体接近语音提示时间：0～29秒
开关量输入端子和LED数码显示关联关系：动态配置
通讯方式：RS485 通讯波特率：9600bps
数据格式：8个数据位 1个终止位 无奇偶校验
【BWS-B主要功能】
1、带电显示及闭锁功能
1）LED启辉电压（KV）：额定相电压×0.15-0.65
2）闭锁启控电压（KV）：额定相电压 ×0.65
3）当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
强制闭锁控制电源：交流或直流220V，可保证闭锁部分可靠工作；运行中控制电源消失，闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。
验电：用于确认该相是否带电，将验电头插入验电孔，如验电指示灯亮则表示该相有带电
2、自动加热除湿控制及温湿度数字显示功能
可带1-2路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度大于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥40℃时，无条件停止加热，防止过热损伤；当加热断器线时，断线报警灯亮。
3．双电源自动装换(可选配)
直流供电断开时，交流电源及时工作，保证在设备检修停电时，装置部分功能仍然工作，如柜内照明、温湿度控制、语音防误提示、闭锁解除等功能。
4、人体感应探头
当有人站在柜前停留时（时间可调），自动启动柜内照明、送电时带有语音提示。
5、智能语音防误提示功能
1）当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。
2）接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。
3）断路器、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。
4）当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”。
6、分合闸功能
装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。
7、通讯功能
RS485接口，通信波特率达9600，可用于读取装置内部数据和设置定值。
【BWS-B安装尺寸】
安装尺寸（249mmX173mm）
【BWS-B运输与贮存】
开关柜智能操控装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。
保存开关柜智能操控装置应在原包装内，保存的地方环境温度为0℃～＋40℃，相对湿度不超过85％，空气中无腐蚀性气体。
开关柜智能操控装置在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的开关柜智能操控装置叠放高度不超过3只。
