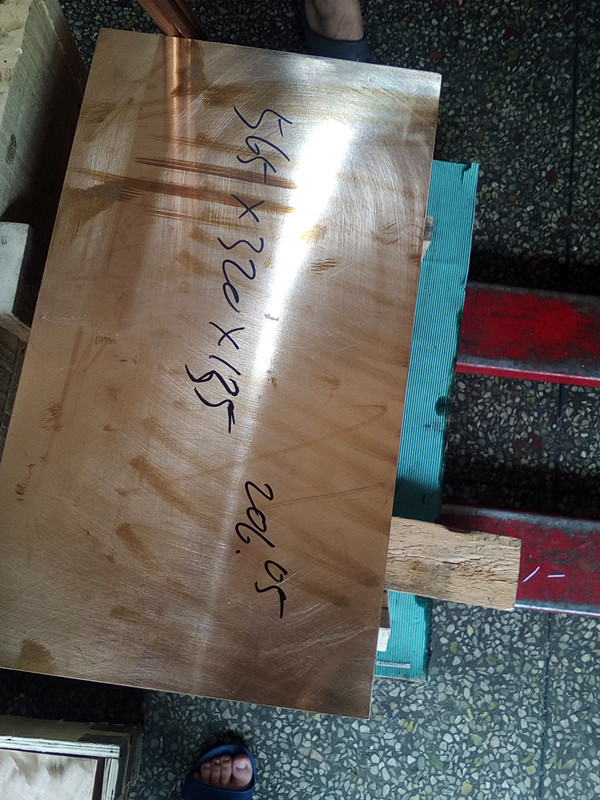

铍铜板
铍青铜是一种含铍铜基合金（Be0.2～2.75%wt%），在所有的铍合金中是用途广的一种，其用量在当今世界已超过铍消费总量的70%。铍青铜是沉淀硬化型合金，固溶时效处理后具有很高的强度、硬度、弹性极限和疲劳极限，弹性滞后小，并具有耐蚀特性（铍青铜合金在海水中耐蚀速度：（1.1-1.4）×10-2mm/年。腐蚀深度：（10.9-13.8）×10-3mm/年。）。腐蚀后，铍青铜合金强度、延伸率均无变化，故在海水中可保持40年以上，铍铜合金是海底电缆中继器构造体的材料。
铍青铜还具有、耐低温、无磁性、高的导电性、冲击无火花等特点。同时还具有较好的流动性和重现精细花纹的能力。由于铍铜合金的诸多优越性能，使其在制造业中获得了广泛的应用。
铍青铜硬度在HRC38—43之间，密度8.3g/cm3，含铍1.9%-2.15%，其广泛适用于塑胶注塑成型模具的内镶件、模芯、压铸冲头、热流道冷却系统、导热嘴、吹塑模具的整体型腔、汽车模具、磨耗板等。
固溶：铍青铜工件加热到高温（800-815℃）并恒温2-3小时，使铍完全溶解到铜中，形成均匀的状态。
淬火：将铍铜在水中急速冷却，使铍原子来不及扩散，形成过饱和状态。
时效：使用真空热处理炉将过饱和工件加热至较低的时效温度（340正负5℃），因过饱和状态不稳定，额外的铍原子短距地扩散并析出，经保温2-3小时，析出的过量铍和铜将达到平衡，此时的机械性能明显提高。
