t4:从火焰信号到释放的内部循环时间
5、LMO..系列西门子燃油燃烧控制器
SIEMENS程控器LMO44.255C2
型号 额定电压 电磁阀数 燃烧器出力 预热器接口 工作时间 类似型号
tw t1 TSAm t3 t3n t4
LMO14.111A2 AC230V 1 <30kg/h 有 5s 16s 10s 15s 10s - LOA24.171B27
LOA26.171B27
LOA36.171A27
LMO14.111A1 AC110V 1 <30kg/h 有 5s 16s 10s 15s 10s - LOA24.171B17
LMO14.113A2 AC230V 1 <30kg/h 有 5s 16s 10s 15s 3s - LOA24.173A27
LMO24.111A2 AC230V 2 <30kg/h 有 5s 16s 10s 15s 10s 15s LOA24.171B27
LOA26.171B27
LOA36.171A27
LMO24.111A1 AC110V 2 <30kg/h 有 5s 16s 10s 15s 10s 15s LOA24.171B17
LMO24.113A2 AC230V 2 <30kg/h 有 5s 16s 10s 15s 3s 15s LOA24.173A27
LMO24.011A2 AC230V 2 <30kg/h 有 5s 6s 10s 5s 10s 15s LOA24.571C27
LMO44.255A2 AC230V 2 >30kg/h 有 5s 26s 5s 5s 25s 5s LOA44.252A27
型号 额定电压 电磁阀数 燃烧器出力 预热器接口 工作时间 类似型号
tw t1 TSAm t3 t3n t4
LGB系列燃气燃烧器控制器
SIEMENS程控器LGB22.330A27, SIEMENS程控器LGB22.330B27,
SIEMENS程控器LGB22.230B27, SIEMENS程控器LGB21.230B27,SIEMENS程控器LGB21.330A27, SIEMENS程控器LGB21.330B27,
LGB22.330A2BT,LGB22.330B2BT,详情请访问http://www.shburner.com LGB22.230B2BT,LGB21.230B2BT,LGB21.330A2BT,LGB21.330B2BT,LGB22.330A2EM,LGB22.330B2EM,LGB22.230B2EM,LGB21.230B2EM,LGB21.330A2EM,LGB21.330B2EM）
火焰探测器 型号 tw s t1.s min TSA.s MAX t3n s t3 s t4 s t9.s max t10.s min t11 s t12 s t20 s
小风量预吹扫,风门控制离子棒或紫外线QRA...(需配合AGQ1...A27) LGB21.130A27 8 7 3 2.4 2 8 / 5 / / 6
LGB21.230A27 8 15 3 2.4 2 8 / 5 / / 38
LGB21.330A27 8 30 3 2.4 2 8 / 5 / / 23
LGB21.350A27 8 30 5 4 2 10 / 5 / / 21
LGB21.550A27 8 50 5 4 2 10 / 5 / / 2
大火(额定负载)风量预吹扫，风门控制离子棒或紫外线QRA...(需配合AGQ1...A27) LGB22.130A27 9 7 3 2.4 3 8 / 3 12 12 21
LGB22.230b27 9 20 3 2.4 3 8 / 3 16.5 16.5 2
LGB22.330A27 9 30 3 2.4 3 8 / 3 12 12 2
LGB22.330A270 9 30 3 2.4 3 8 / 3 12 12 2
LGB32.130A27 9 7 3 2.4 3 8 / 3 12 12 21
LGB32.230A27 9 20 3 2.4 3 8 / 3 16.5 16.5 2
LGB32.330A27 9 30 3 2.4 3 8 / 3 12 11 2
LGB32.350A27 9 30 5 4.4 1 10 / 3 12 9 2
大气
式燃烧控制器离子棒或紫外QRA…(需配AGQ1…A27) LGB41.255A27 18 / 5 4 2 10 5 / / / 10
LGB41.258A27 18 / 5 4 2 10 9 / / / 10
tw 等待时间 t1 预吹扫时间
TAS 安全点火时间 t3 预点火时间
t3n 后点火时间 t4 《BV1-BV2》或《BV1-LR》间隔
t9 第二安全时间t10 空气压力信号的检测时间
t11 风门全开时间 t12 风门全关时间
2、LME系列燃气燃烧器控制器
SIEMENS程控器LME11.330A2、 SIEMENS程控器LME11.330C2、
SIEMENS程控器LME21.230A2, SIEMENS程控器LME21.230C2,
SIEMENS程控器LME21.330A2、 SIEMENS程控器LME21.330C2、SIEMENS程控器LME22.232A2、 SIEMENS程控器LME22.232C2，
SIEMENS程控器LME22.331A2、 SIEMENS程控器LME22.331C2,
SIEMENS程控器LME21.430A2BT, SIEMENS程控器LME21.430C2BT,
LME39.100A2、LME39.400A2）
火焰探测器 型号 tw min t1 min TSA max t3nt3t4 t22 t10min t11 max t12 max 用于代替
用于单级燃烧器的控制，输出120KW
离子棒 LME11.330A2 2.5 30 3 2 2 5
用于二级燃烧器的控制，小风量预吹扫
离子棒或紫外线QRA（需配合AGQ3） LME21.130A1 2.5 7 3 2 2 8 5 LGB21.130A17
LME21.130A2 2.5 7 3 2 2 8 5 LGB21.130A27
LMG21.130B27
LME21.230A2 2.5 20 3 2 2 8 5 LGB21.230A27
LMG21.230B27
LME21.330A1 2.5 30 3 2 2 8 5
LME21.330A2 2.5 30 3 2 2 8 5 LGB21.330A27
LGB21.330B27
LME21.350A1 2.5 30 5 4 2 10 5 LGB21.350A17
LME21.350A2 2.5 30 5 4 2 10 5 LMG21.350A27
LGB21.550A27
LME21.550A2 2.5 50 5 4 2 10 5 LMG21.550B27
用于二级燃烧器的控制，大风量预吹扫
离子棒或紫外线QRA（需配合AGQ3） LME22.131A2 2.5 7 3 2 3 8 3 12 12 LGB22.130A27
LMB22.130B27
LME22.232A2 2.5 20 3 2 3 8 3 16.5 16.5 LGB22.230A27
LMG22.230B27
LME22.233A2 2.5 20 3 2 3 8 3 30 30 LMG22.230B27
LME22.331A1 2.5 20 3 2 3 8 3 12 12

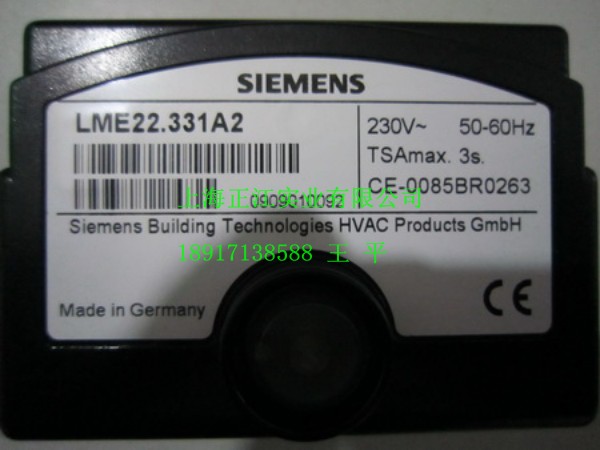

LME22.331A2 2.5 20 3 2 3 8 3 12 12 LGB22.330A27
用于二级燃烧器的控制
离子棒或紫外线QRA（需配合AGQ3） LME23.331A2 2.5 30 3 2 3 8 3 12 12 LGB32.330A27
LME23.351A2 2.5 30 5 4 1 10 3 12 12 LGB32.350A27
用于大气式燃烧器的控制
离子棒或紫外线QRA（需配合AGQ3） LME44.256A2 16 9 5 4 2 10 5 LGB41.255A27
LME44.057A1 16 9 5 4 2 10 8 LGB41.258A17
