锅炉给水泵小流量控制阀
锅炉给水泵小流量控制阀又称锅炉给水泵再循环阀。在电厂它安装在给水泵出口处，连接至除氧器。锅炉给水泵把水从除氧器里吸出送往锅炉。为防止给水泵过热以及防止产生汽蚀，给水泵的流量在任何情况下都必须不小于某一个规定的安全流量，也就是小流量。当锅炉给水需要流量很小时，比如汽机跳闸时，需及时打开小流量阀，把一部分高压水由泵出口处回流到除氧器，以保证给水泵的安全运行。该阀所在的系统称为再循环系统。
一、小流量阀的运行工况
该阀在正常情况下是关闭的，在汽机跳闸时需要自动打开。它需要按系统要求调节流量。该阀的运行参数为：
阀前：压力6.5～38.7Mpa 温度141～232℃
阀后：压力0～0.07MPa 温度41～109℃
这就意味着该阀必须承受高压差，防止汽蚀，降低冲刷和噪音，实际工况十分恶劣。
二 锅炉给水泵小流量控制阀特点。
1.多级减压笼式结构原理，使该阀有效避免汽蚀，大大延长使用寿命。2.阀内件全部可以装卸和更换，维护简便，免去切割和焊接阀体的麻烦，节省了维修费用和时间。
3.阀杆材料为进口产品，绝无泄露，不需频繁更换。
4。阀芯和套筒具有良好的防堵、防卡塞性能，阀门在频繁开启中，管道内少量杂质不会堵塞管道，阀芯不易塞。
5.阀芯套筒材料配对适宜，损、抗擦伤、抗咬死。
6.本阀噪音大大同类产品。
7.阀座阀芯密封达到零泄漏。
8.寿命长和低故障率，保证给水泵的安全可靠运行，节约成本，提高经济效益。
四：主要技术参数
公称通径DN（mm） 250 300 350
流量特性 近似线性
公称压力PN (MPa) ≤50
连接型式 焊接
配用执行机构 电动
行程L（mm） 88.2 100 100
工作温度（℃） ≤400
额定流量系数 Cv 82 132 196
开或闭时间t (s) 36
使用介质 水
使用压差△P（MPa） ≤32
五：主要技术性能指标
基本误差 % 不超过±1.5
回差 % ≤1
死区 % ≤3
泄漏量 达到GB/T4213标准Ⅴ级；泄漏等级不MSS-SP-61标准。
六 阀门主要材料
阀体 ASTM A182 F12
阀芯 DIN 14122
阀杆 17－4PH
阀座 2Cr13堆焊

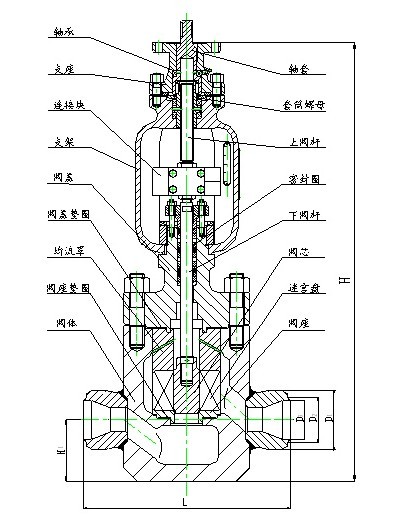

七、阀门结构图 八、安装注意事项
1、 应垂直安装在水平管道上，并应考虑到手操和维修拆装的方便。安装阀门时，一般应考虑设置旁道管路。
2、 安装时，应避免给阀门带来附加的应力，以免因温度或自重影响阀门的正常使用。当阀门安装在较长的管道上时，应安装支架，振动剧烈的场合必须辅以支承或采取相应的避振措施。
3、 安装时，应使介质流向与阀体流向标志一致，安装后对管道清洗时，应使阀门处于开度。
4、 安装在室外的电动阀应加保护措施，以防曝晒和雨淋。
5、 小流量控制阀出厂前已经调试好，安装前不需要解体。
九、使用注意事项
1、 调试或投入运行前应仔细检查控制回路接线是否正确、可靠，电源电压是否正常。对防爆型电动阀应检查所有防爆面是否盖紧，螺钉是否拧紧。
2、 检查电动机转向前，阀门开度必须放在50%左右开度处，防止转向不对损坏阀门。
3、 任何操作中，开度指示不可0位，防止上下阀杆压弯变形。
4、 就地操作时，应断开电源或将操作器切换在“手动”位置，将执行器上手柄拉出即可操作，恢复自动操作时，应将手轮推至“自动”位置。
