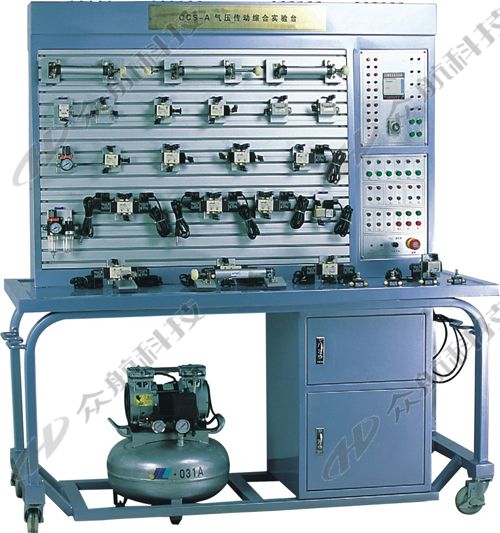

该实验台是根据《液压气动传动》、《气动控制技术》等通用教材设计而成，集可编程控制器和各种真实的气动元件、各执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能完美结合气动技术和电气PLC控制技术，适用电工、机电一体化等实训考核。
一、实验内容
1、气动仿真演示及控制软件实验：提供气动回路的演示与控制，能在计算机里控制实验回路的动作，并能清晰看到用不同颜色演示气动回路的原理，使学生更直观地学习和了解实验内容。
2、常用气动元件功能演示实验。
（1）压力控制回路
（2）方向控制回路
（3）速度控制回路
（4）位置控制回路
（5）延时控制回路
（6）逻辑控制回路
3、可编程序控制器（PLC）电气控制实验：机-电-气一体控制实验。
二、性能特点：
1、实验台采用立式单面设计,电气控制为旁置式配置有扩展模块和基础模块；根据用户要求扩展模块可选配不同的PLC编程器；
2、实验台具有计算机通讯接口，可与PLC编程器相连控制；
3、操作台采用T型铝合金型材制作，经久、美观大方；
4、气动元件安装在特殊设计的模块上，可以随意地组合搭接各种实验回路；
5、气源采用无油静音空气压缩机提供，具有噪声低（50db）的特点，气体无油无味，清洁干燥。
三、控制系统介绍：
1、PLC控制
a、 编程控制
b、 b、延时顺序控制。
2、继电器控制
a、 接近开关（顺序、位置）控制，双电控三个接口配置。
b、 手动（顺序、位置）控制，双电控三个接口配置；六个单电控接口配置。
3、阀控制
a、 减压阀的压力控制
b、 b、单向节流阀的流量控制
c、 行程节流阀的多级流量控制
d、 d、逻辑阀控制的逻辑回路
四、技术参数：
压缩机排气量：65L/min 噪声：50db（静音） 电机功率：750W
电压：220V 转速：2860转/分 额定压力：0.8Mpa 容积：45L
五、外形尺寸: 1650×900×1750mm
