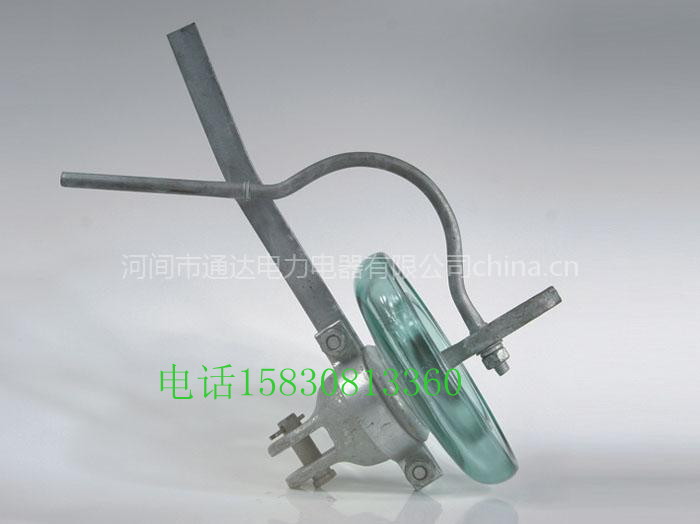

LXDP-70/100 地线型盘形悬式玻璃绝缘子 技术参数
通用代号 U70C/200 U70CN/200 U100C/200 U100CN/200
电气绝缘子型号 LXDP-70C LXDP-70CN LXDP-100C LXDP-100CN
( mm )公称直径 D 200 200 200 200
( mm )结构高度 H 210 210 210 210
( mm )公称爬电距离 L 220 220 220 220
( kN )机械破坏负荷 70 70 70 70
( kV )工频击穿电压 130 130 130 130
( kV )20mm间隙工频放电电压上限值 30 30 30 30
( kV )20mm间隙工频放电电压下限值 8 8 8 8
( kV )15mm间隙2500V熄弧能力感性电流 35 35 35 35
( kV )15mm间隙2500V熄弧能力容性电流 20 20 20 20
( kA )电极耐弧能力（不小于）工频电流 10 10 10 10
( s )电极耐弧能力（不小于）时间 0.2 0.2 0.2 0.2
电极耐弧能力（不小于）次数 2 2 2 2
( kg )绝缘子单片净重 4.5 4.5 4.5 4.5
