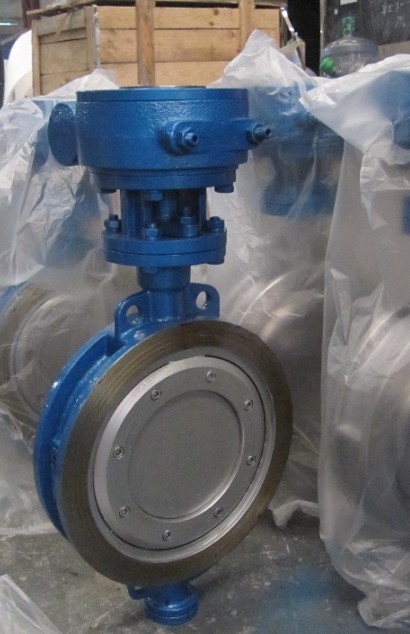

三偏心对夹式硬密封蝶阀广泛用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
二、手动对夹式硬密封蝶阀主要技术参数
公称通径 DN(mm) 50～150
公称压力 PN(MPa) 1.0 1.6 2.5
试验压力 强度试验 1.5 2.4 3.75
密封试验 1.1 1.76 2.75
气密封试验 0.6 0.6 0.6
适用介质 水、蒸汽、油品、酸类腐蚀性等。
适用温度 -40℃～600℃
三、手动对夹式硬密封蝶阀主要零部件材料
零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈 不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨
四、手动对夹式硬密封蝶阀采用标准
制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92
制造标准 JB/T 8527-97
法兰标准 GB9113-2000
五、D73H-10/16/25/对夹式弹性硬密封、聚四氟密封蝶阀主要外形连接尺寸
公称通径 结构长度标准值 外形尺寸（参考值） 法兰尺寸和螺栓孔尺寸（标准值） 参考重量
1.0MPa 1.6MPa 2.5MPa
毫米 英寸 L L2 H H1 D1 Z-d a D1 Z-d a D1 Z-d a (kg)
50 2 43 265 330 250 125 4-18 90° 125 4-18 90° 125 4-18 90° 8
65 21/2 46 265 362 267 145 4-18 90° 145 4-18 90° 145 4-18 90° 9
80 3 49 320 375 275 160 8-18 45° 160 8-18 45° 160 8-18 45° 11
100 4 56 320 410 295 180 8-18 45° 180 8-18 45° 190 8-22 45° 13
125 5 64 340 425 305 210 8-18 45° 210 8-18 45° 220 8-26 45° 22
150 6 70 390 465 320 240 8-22 45° 240 8-22 45° 250 8-26 45° 24
六、D43H-10/16/25型法兰式弹性硬密封、聚四氟密封蝶阀主要外形连接尺寸
公称通径 结构长度标准值 外形尺寸（参考值） 法兰尺寸和螺栓孔尺寸（标准值） 参考重量
1.0MPa 1.6MPa 2.5MPa
毫米 英寸 L L2 H H1 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d (kg)
50 2 108 265 325 240 165 125 99 4-18 165 125 99 4-18 165 125 99 4-18 14
65 21/2 112 265 340 250 185 145 118 4-18 185 145 118 4-18 185 145 118 4-18 17
80 3 114 320 355 255 200 160 132 8-18 200 160 132 8-18 200 160 132 8-18 20
100 4 127 320 400 275 220 180 156 8-18 220 180 156 8-18 235 190 156 8-22 22
125 5 140 340 435 300 250 210 184 8-18 250 210 184 8-18 270 220 184 8-26 37
150 6 140 390 455 310 285 240 211 8-22 285 240 211 8-22 300 250 211 8-26 43
报价说明：
1.本产品按相关标准生产、质量三包，质保期一年.
