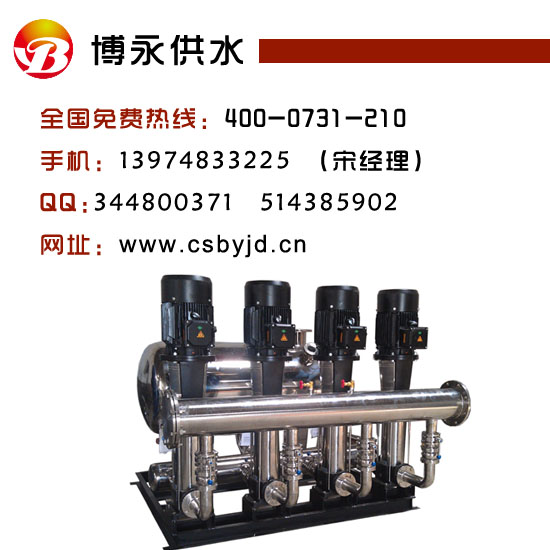

无负压变频供水设备工作原理
设备投入使用，自来水管网的水进入稳流流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水：用水高峰时，若自来水管网水量小于小泵流量量，稳流罐内的水作为补充水源仍然能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。
无负压变频供水设备应用范围
适应用任何自来水压力不足地区的加压技术；
新建的住宅小区或办公楼生活用水；
低层自来水压力不能满足要求的消防用水；
改造建好水池的，可以采用无负压设备与水池共用的供水方式，进一步节能；
自来水的供水中间加村泵站；
工矿企业的生产、生活用水等；
各种循环系统。
无负压变频供水设备选型说明
本单位产品主要采用不锈钢材质的流量调节器。选型是根据自来水量（由自来水管径，压力进水管长度等条件确定）、顾客实际用水量、建筑物高度等数据来确定的。我单位提供的选型参数标准遵循以下原则：
1） 表中的流量均按实际用水量设计，设备型号为常用推荐型号，也可根据顾客实际情况和特殊要求另行设计。
2） 设备的流量不包括备用泵流量，表中的水泵均有一台备用泵。
3） 表中所推荐的流量调节器规格是按照自来水满足用户要求的情况下常规的型号，如果自来水管径很细或压力很低，进水量不能满足用水高峰的要求，需要重新计算流量调节器的容积，推荐公式如下：
V容积=（Q出- Q进）△t
Q进—用水高峰期的自来水进水量（m3h）
Q出—用水高峰期的顾客用水量（m3h）
△t—用水高峰期的持续时间（h）
无负压变频供水设备变频应用方式
通常在同一路供水系统中，设置多台常用泵，供水量大时多台泵全开，供水量小时开一台或两台。在采用变频恒压供水设备进行恒压供水时，就用两种方式，其一是所有水泵配用一台变频器；其二是每台水泵配用一台变频器。后种方法根据压力反馈信号，通过PID运算自动调整变频器输出频率，改变电动机转速，终达到管网恒压的目的，就一个闭环回路，较简单，但成本高。前种方法成本低，性能不比后种差，但控制程序较复杂，是未来的发展方向，我公司开发NKL-A系列海南变频供水设备系统就可实现一变频器控制任意数马达的功能。
