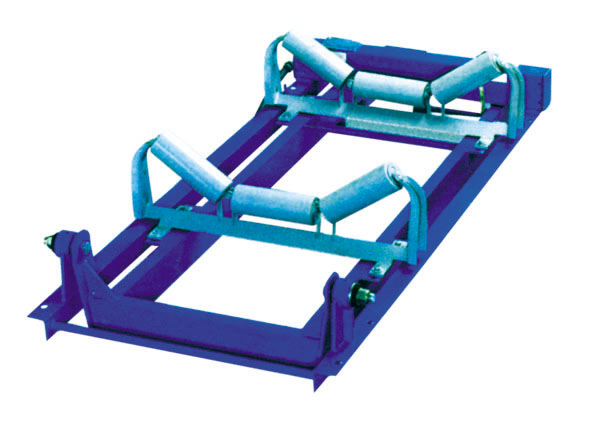

ICS-17B型电子皮带秤 秤架结构为ICS-17A的一半，秤架上放置二组拖辊，采用二只拉式传感器把称架给连接起来，动态计量误差优于±0.25％。该秤架适用于工业企业的称重控制。
系统组成：
ICS-17B型电子皮带秤由四个部分组成：
称重桥架 1套
称重控制器（仪表) 1台（含有4-20MA输出）
称重传感器 2只（厂家）
4.测速传感器及测速辊筒 1个（60-12型）结构特征： ◆结构简单，安装简捷方便，力传递环节少；◆的矩形杠杆，刚性好，无形变；◆无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动；◆抗侧向力﹑抗水平分力，有效的减少了皮带跑偏偏和落料偏移对系统精度的影响；◆两个称重传感器受偏载影响小，平稳、精度高；◆ 17A型称重区域广，四组托辊使皮带对称重的影响小。
主要技术参数：
◆计量精度：±0.25% ◆称量范围：0～6000t/h ◆皮带宽度：500～2200mm ◆皮带速度：0.01～4.0m/s ◆皮带输送机倾角：0°～18° ◆远程传输：1200m
工作和安装环境：
◆环境温度：机械：-20°C/+50°C 仪表：-10°C/+40°C ◆电源电压：220VAC（+10%、-15%）50HZ±2%
外型尺寸：
输送机机
架类型 DT75 DT11 DT75 DT11 DT75 DT11
带 宽
A B C
500 488 508 720 740 770 790
650 638 658 870 890 920 940
800 838 858 1070 1090 1120 1140
1000 1068 1058 1300 1290 1350 1340
1200 1318 1338 1550 1540 1600 1590
1400 1518 1508 1750 1740 1800 1790
1600 1758 1990 2050
注:表中未列带宽尺寸根据实际机架确定
