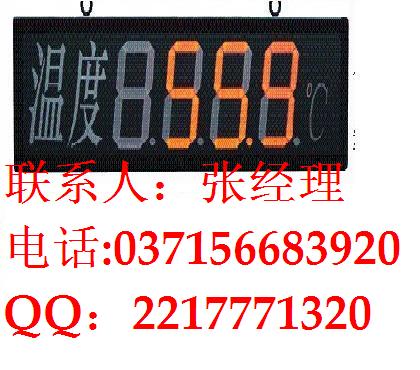

SWP-B801-02-12-NN-T大屏幕显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量，显示屏采用高
度亮、大尺寸 LED 数码管。
SWP-B801-02-12-NN-T壁挂式大屏幕数显仪，适用于大车间，远距离观测场所，可对温度、压力、液位、速度、频率等测量信号进行数字测量显
示控制，使测量值更为清晰。
一、仪表外形
型号
仪表外形
仪表尺寸 :1170 × 290 × 76mm
重 量 :6Kg
接
线
图
二、 SWP-B 系列壁挂式大屏幕显示控制仪
型 号 代 码 说 明
SWP-B □ □□- □ □ - □□ - □ □ □ □ 系列壁挂式大屏幕显示控制仪
外形尺寸 80
40 1170 290mm(8 英寸数码管 )
用户特殊定制
控制作用 1
3
4测量显示
三位式控制
四限控制或四限报警输出( P 21 注 2 )
通讯方式 □ 参见“通讯方式”(第 17 页)
输出方式 □ 参见“控制输出方式”(第 17 页)
输入类型 □□ 参见“输入类型”(下页)
报警方 式 N
H
L 无报警(可省略)
上限控制 / 报警(四限控制 / 报警 2H )( P 21 注 2 )
下限控制 / 报警(四限控制 / 报警 2L )( P 21 注 2 )
第二报警方 式 N
H
L无报警(可省略)
上限控制 / 报警(四限控制 / 报警 2H )( P 21 注 2 )
下限控制 / 报警(四限控制 / 报警 2L )( P 21 注 2 )
馈电输出 P DC24V 馈电输出
供电方式 W
T DC24V 供电
AC220V 供电
系列型号：
