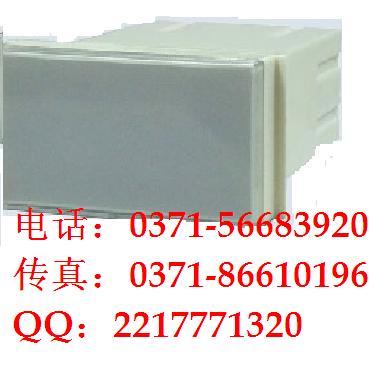

八点闪光报警控制仪,SWP-X803-0N-A,
双点闪光报警控制器,SWP-X102-J-K-W,
双点闪光报警控制器,SWP-X102-J-K,
. 单点闪光报警控制器,SWP-X101-J-K-W,
. 单点闪光报警控制器,SWP-X102-J-K,
音响报警器,SWP-SX100-W
音响报警器,SWP-SX100,
仪表特点
1、 可以方便拼装成多回路报警系统。
2、 半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。
3、 单片机技术，光电隔离，内置蜂鸣器，整机抗干扰能力极强。
4、 插入式电路板结构，有继电器结点输出和电压输出等多种输出方式便于维护和操作。
5、 现场可任意选择常开或常闭输入方式。
二、 仪表主要技术参数
输入信号 无源接点开关量（常开或常闭）
供音响使用的控制信号，高电平≥4V
输出信号 开关输出 输出一对无源常开触点开关（报警时闭合）。触点动作同步于报警音响。
直流电平信号输出 >4V
无源开关量 （常开：报警时闭合），触点容量3A/24VDC、0.7A/110VAC
技术指标 线路输入电阻 ≥50Ω
供电电源 DC24V±5％
功 耗 报警时1.8W，无报警时0.1W
使用环境 相对温度 -10 ～ 50℃
相对湿度 ≤85％RH o 无结露、无腐蚀性气体
大气压力 86～106kPa
三、 仪表外形及安装方式
仪表外形
仪表尺寸:80×40×100mm
开孔尺寸:66×35mm
重 量:240g
安装方式 该仪表可拼装，亦可密集安装
密集安装的开孔尺寸
M＝（40.5×m）－10
L＝（80×n）－14
m：每列报警器的个数
n：每排报警器的个数
点阵式安装的开孔尺寸
条列式安装的开孔尺寸
L＝（80×n）－14
n：每排报警器的个数
四、 仪表接线图及报警功能
单台单点接线图
单台双点接线图
多台双点报警器原理接线图
多台单点报警器原理接线图
报警功能 报警器 正常 报警 确认 恢复正常 确认前恢复 确认
灯光
音响
注：
灯灭 闪光 平光 无声 发声
五、 SWP系列闪光报警控制仪型谱表
型 号 代 码 说 明
SWP - □ □□□ □ □ □
仪表类型 X 闪光报警器
控制作用 101
102
单点
双点
输入方式 J
D
无源接点信号输入
TTL电平信号输入
报警方式 N
K
无继电器报警
有继电器报警
供电方式 W DC24V供电
★ 型号举例：
SWP-X101－J-K-W
单点控制，无源接点信号输入，有继电器报警，DC24V供电
