一、 概述

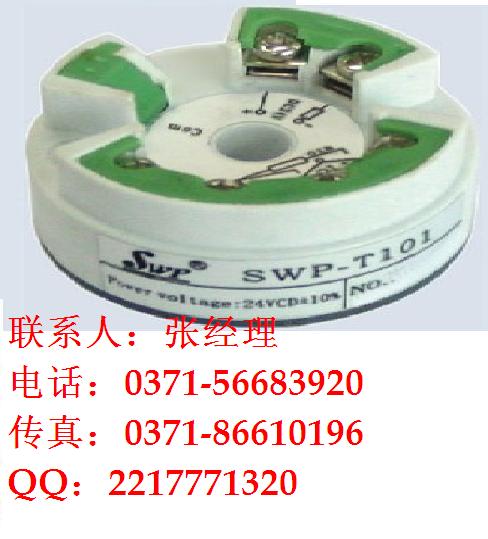

SWP-T101 温度变送器，将现场各种温度信号转换成 4 ～ 20mA( 二线制 ) 电流信号输出；
SWP-T101 温度变送器，具有多种可选分度号，可广泛用于石油、化工、冶金等部门的各种液体和气体温度测量。
二、主要特点
＆#149; 体积小、精度高、稳定性好
＆#149; 智能化切换各种分度号，且软件操作简洁、方便
三、 主要技术参数
输入信号 RTD : PT100 、 PT100.1 、 CU50 、
T/C : B 、 S 、 K 、 E 、 J 、 T 、 WRe
精 度 ± 0.5%
供电电压 12 ～ 30VDC
环境温度 -40 ～ 85 ℃
工作温度 -40 ～ 85 ℃
温 漂 ≤± 0.25 ℃ /25 ℃
阻 抗 ≥ 10M Ω
重 量 50g
安装方式 接线盒安装
三、变送器外观尺寸
四、接线方式：
热电阻输入接线
热电偶输入接线
二线制接线方式
通讯方式
COM
RS232
五、调试方法
1.安装SWP-T101 Soft软件。
2.通过编程器连接PC和温度变送器。
3. 进入 SWP-T101 Soft 编程菜单，选择相关参数
六、参数设置软件使用说明
1、数据测试（F7）——进行仪表数据的实时监测
2、参数校对（F8）——进行仪表二级参数的修改（详见参数设置表）
3、参数设置（F9）——完成“参数校对”后，使用该功能键，将所修改后的参数，写入仪表。
七、参数设置表
参数名称
参数符号
参数设置范围
参数名称
参数符号
参数设置范围
分度号
ISL0
1～10
模拟输出下限
1DAL
全量程
显示量程下限
ISLL
全量程
模拟输出上限
1DAH
全量程
显示量程上限
ISLH
全量程
模拟输出零点迁移量
1DAP
全量程
显示值零点迁移量
1PB1
全量程
模拟输出比例设定值
1DAK
0～1.999
显示值比例设定值
1KK1
0～1.999
八、SWP 智能万用温度变送器型谱
型 号
代 码
说 明
SWP T101
□□―□ /□
输入信号
TC
TR
热电偶
热电阻
分度号
□
见输入类型表
量程范围
□
输入类型对应温度范围
特殊分度号订货时请注明
输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
07
WRe
0 ～2300 ℃
02
S
0 ～1600 ℃
08
Pt100
-200～650 ℃
03
K
0 ～1300 ℃
09
Pt100.1
-99.9～199.9℃
04
E
0 ～1000 ℃
10
Cu50
-50.0～150.0 ℃
05
T
-199.9～320.0 ℃
11
Cu100
-50.0～150.0 ℃
06
J
0 ～1200 ℃
18
特 殊 规 格
用 户 特 定
选型举例
SWP-T101TR08/0~300 ℃
SWP 智能万用温度变送器分度号 PT100, 输出量程 0 ～ 300 ℃，对应 4 ～ 20MA 输出
SWP-D01主要特点
1、适用于所有两线制变送器，无需电源，与使用传统国LCD一样。
2、大的LED显示，解决了LCD在黑暗环境下无法显示的问题。
3、内置微处理器：分辨率为 1/216
4、可显示物理量：-1.9.9.9.9～9.9.9.9.9.。
5、压降<4.5V，3mA即可点亮。
6、带二路隔离式开关量输出，可以就地显示、控制与报警。
7、通过两按键编程、可实现零点、满量程、小数点、阻尼时间、开关报警及报警方向等的设定。
8、可安装在市面各种流行客体内，或为您的壳体单独定做。
SWP-DO2主要特点
1、、高稳定性
2、内置微处理器，分辨率为1/216
3、可显示物理量：-1.9.9.9.9～9.9.9.9.9.。
4、压降<3V，1mA即可点亮。
5、可显示压力、温度、电导率、PH值等等，支持多种单位选择。
6、良好的人机界面，清晰明了的菜单提示。
7、光柱条实时显示百分比，报警时闪烁。
8、带二路隔离式开关量输出，可以就地显示、控制与报警。
9、可安装在市面各种流行客体内，或为您好的壳体单独定做。
外形尺寸
一 数字、光柱、双回路及液晶显示控制系列
1.数字显示仪 SWP-C901/801/701/401/101-00
2.数字显示控制(报警)仪 SWP-C903/803/703/403/-01
3.数字显示控制仪(一个报警) SWP-C103-01
4.双屏显示数字控制仪(SV可显示报警值) SWP-D903/803/703/403/103-01
5.四限控制仪(四个独立报警输出 ) SWP-C904/804/704-01
6.三限控制仪(三个独立报警输出 ) SWP-C404-01
7.双路输入数字显示仪 SWP-D921/821/721/421-00
8.双路输入数字控制仪(四个独立报警输出 ) SWP-D923/823/723-01
9.双路输入数字控制仪(二个独立报警输出 ) SWP-D423-01
10.单回路光柱显示仪 SWP-T801-00
11.单回路光柱控制仪 SWP-T803-01
12.单回路光柱控制仪(四个独立报警输出 ) SWP-T804-01
13.双回路光柱显示仪 SWP-T821-00
14.双回路光柱控制仪 SWP-T823-01
15.带打印数字显示仪 SWP-RD801-00
16.带打印数字显示控制(报警)仪 SWP-RD803-01
二 多路巡检数字/液晶显示控制系列
17 多路巡检显示仪(八路输入，可输入不同分度号) SWP-MD806-00
18 多路巡检显示仪(八路输入，统一变送输出) SWP-MD806-02
19 多路巡检显示控制仪(八路输入，统一报警输出) SWP-MD807-01
21 多路巡检分别报警仪(八路输入，八路报警输出) SWP-MD808-01
22 多路巡检分别变送控制仪(八路输入，统一报警输出) SWP-MD808-02
23 多路巡检显示仪(十六路输入，可输入不同分度号) SWP-MD809-00
24 多路巡检显示仪(十六路输入，统一变送输出) SWP-MD809-02
25 多路巡检显示控制仪(十六路输入，统一报警输出) SWP-MD814-01
26 多路巡检显示控制仪(十六路输入，统一变送输出) SWP-MD814-02
27 带打印多路巡检显示仪(八路输入，可输入不同分度号) SWP-RMD806-00
28 带打印多路巡检显示仪(八路输入，可输入不同分度号) SWP-RMD806-02
29 带打印多路巡检控制仪(八路输入，可输入不同分度号) SWP-RMD807-01
30 带打印多路巡检控制仪(八路输入，可输入不同分度号) SWP-RMD807-02
31 带打印多路巡检显示仪(十六路输入，可输入不同分度号) SWP-RMD809-00
32 带打印多路巡检显示仪(十六路输入，可输入不同分度号) SWP-RMD809-02
33 带打印多路巡检显示仪(十六路输入，可输入不同分度号) SWP-RMD814-01
34 带打印多路巡检显示仪(十六路输入，可输入不同分度号) SWP-RMD814-02
35 LCD大屏多路巡检显示仪(八路输入显示) SWP-LCD-M806-00
36 LCD大屏多路巡检显示控制仪(八路输入，统一报警输出) SWP-LCD-MD807-01
37 LCD大屏多路巡检显示仪(十六路输入显示) SWP-LCD-MD809-00
38 LCD大屏多路巡检显示控制仪(十六路输入，统一报警输出) SWP-LCD-M814-01
39 LCD大屏多路巡检分别报警(八路输入显示) SWP-LCD-MD808-01
40 64路巡检仪(144×144×250mm，16路输入通道) SWP-LCD-SSR-M816
41 64路巡检仪(144×144×250mm，32路输入通道) SWP-LCD-SSR-M832
42 64路巡检仪(144×144×250mm，48路输入通道) SWP-LCD-SSR-M848
43 64路巡检仪(144×144×250mm，64路输入通道) SWP-LCD-SSR-M864
三 PID、外给定、阀位、手操器、可编程，数字/光柱/液晶显示控制系列
