概述

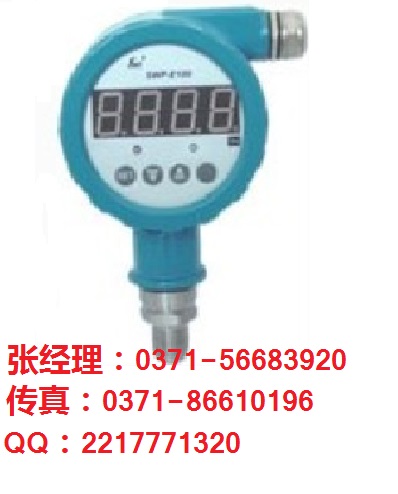

SWP-EY100压力现场变送控制器是本公司推出新一代的现场变送单元。采用铝合金外壳进口扩散硅压力传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制，可替代指针压力表或远传压力表等产品。
仪表技术指标：
测量范围 0 -60Mpa
精 度 0.5%或0.2%
防爆类型 普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸 LED显示：LED显示：Φ100×60
显 示 4位LED显示
输出特性 带上下限控制或报警输出
继电器接点容量3A/250VAC
SSR可控硅触发信号0.5A/400V
SCR固态继电器触发信号300Ma/6V
使用环境 相对湿度≤90%，温度-10～50℃
介质温度 -20 ～ +70℃
防护等级 IP65
连接方式 M20×15mm或根据用户要求
通讯功能 RS485或RS232通讯方式（波特率 1200～9600pbs）
工作原理
仪表通过压力传感器把压力信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D转换模块进行模拟量到数字量的变换。由CPU进行数据处理并显示及PWM输出。原理框图如下：
接线方式 外形结构图
型号命名
型 号 代 码 说 明
SWP-EY100- □ □ □ □ □ □ □ □ 现场压力显示控制表
通讯 0无通讯
2RS-232
8RS-485
输出方式 00 无输出
01 继电器
02 4～20mA
03 0～10mA
04 1～5V
05 0～5V
06 SCR输出（SCR：可控硅触点信号输出）
07 SSR输出（SSR：固态继电器触发信号输出）
08 特殊规格
09 SOT输出（SOT：内置固态继电器3A/250V）
过程连接方式和材料 R 外螺纹G1/2（不锈钢 1Gr18Ni9Ti）
G 外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti）
外壳类型 A 铝外壳无现场指示，防护等级IP65
测量范围 见标准量程表
报警方式 N无报警（可省略）
H上限控制/报警
L下限控制/报警
第二报警方式 N 无报警（可省略）
H 上限控制/报警
L 下限控制/报警
供电方式 N AC220V供电（可省略）
W DC24V供电
例：SWP－EY100－001R－A－D1－HL
现场压力显示控制表，继电器输出，外螺纹G1/2 连接，铝合金外壳无现场指示，测量范围0～4KPa，带上、下限报警控制。
标准量程表
测量范围 代号 量程调节范围
0-4kPa D1 0.7-7kPa
0-6kPa D2 0.7-7kPa
0-10kPa D3 1.0-10kPa
0-16kPa D4 10.0-20kPa
0-20kPa D5 10.0-20kPa
0-25kPa D6 12.0-30kPa
0-40kPa D7 12.0-40kPa
0-60kPa D8 20.0-60kPa
0-100kPa E1 30.0-100kPa
0-160kPa E2 60.0-200kPa
0-200kPa E3 60.0-200kPa
0-250kPa E4 120.0-400kPa
0-400kPa E5 120.0-400kPa
0-0.6MPa F1 0.2-0.6MPa
0-1.0MPa F2 0.3-1.0MPa
0-1.6MPa F3 0.6-2.0MPa
0-2.0MPa F4 0.6-2.0MPa
0-2.5MPa F5 1.2-4.0MPa
0-4.0MPa F6 1.2-4.0MPa
0-6.0MPa F7 2.0-6.9MPa
0-10MPa H1 3.0-10MPa
-2-2kPa C1 2.0-7.0kPa
5-5kPa C2 5.0-20kPa
-10-10kPa C3 2.0-20kPa
-20-20kPa C4 -8.0-20kPa
-50-50kPa C5 10.0-100kPa
-100-0kPa B1 -40-100kPa
-100-100kPa B2 -40-100kPa
-100-300kPa B3 50-400kPa
-100-900kPa B4 240-1000kPa
