承 認 書
SPECIFICATION FOR APPROVAL
客 户
CUSTOMER
产品名称

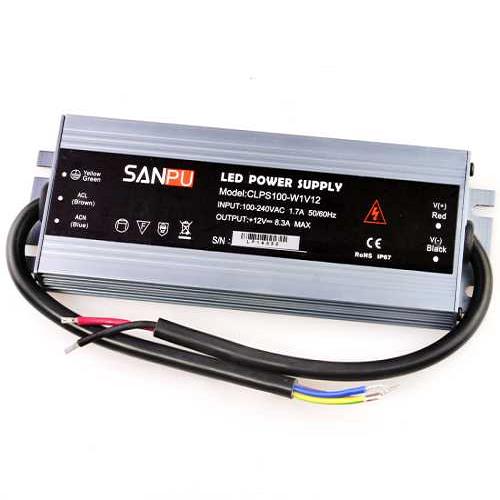

DEION：户外超薄防水100W恒压开关电源
客户型号
CUSTOMER PART NO：
公司型号
OUR MODEL NO：CLPS100-W1V12/24
日 期
DATE： 2017 年01月 05 日
客户确认签章
APPROVED SIGNATURE
DATE:
DATE:
DATE:
客户确认签字,盖章后请返回承认书一份
PLEASE RETURN TO US ONE COPY OF “SPECIFICATION FOR
APPROVAL”WITH YOUR APPROVED SIGNATURE
产品特点：
&61548交流输入电压范围宽
&61548体积小，重量轻，，
&61548输出恒压，电压稳定
&61548满负荷烧机测试
&615483年保证
一，产品特性
型号 CLPS100-W1V12 CLPS100-W1V24
输出
额定电压 12V 24V
空载电压 不大于12.6V 不大于24.6V
输出电压误差 ±5% ±5%
输出电流范围 0～8.33A 0～4.17A
额定输出功率 100W 100W
输出功率 120W 120W
电流纹波 120mVp-p 150mVp-p
PFC值 0.6 0.6
输入
输入电压范围 AC100V～240V ；50Hz～60Hz；
交流输入电流 1.7A/115V～0.85A/230V
冷启动电流 30A/230VAC
效率 85% 87%
启动,上升,保持时间 200ms,100ms,30ms
静态电流 50mA/240VAC
保护特性 过载保护 额定功率100W的115-135% 打嗝模式,异常条件移除后电路恢复正常
过流保护 大于电压,电路保护，当异常解除，电路恢复正常
短路保护 短路3次以上、无损伤、可自动恢复
过温保护 ≥105℃启动保护；温度恢复正常后电路输出正常
环境 工作温度；湿度 -20℃～60℃；20%～90%RH
保存温度；湿度 -40℃～85℃；10%～95%RH
抗震性能 10～500Hz 2G 10.min/1周期 时间长60分钟 各轴
安全 耐压性能 输入输出间：1.5KV /AC 60S 输入与外壳：1.5 KV /AC 60S
绝缘电阻 输出与地（外壳）500V/AC 60S
符合标准 安全标准 符合GB4943 IEC60950-1 EN60950-1
EMC标准 符合EN55022 CLASS AGB9254
包装 重量
包装方式 产品净重量 26.8Kg
42.8cm X41.5cm X 23cm/ 64PCS
特别说明， 1.所有参数在未特别指明时，都是AC220V电压输入，额定负载和25℃条件下测量所得值；
2.纹波和噪声电压是在20MHz带宽的示波器带12“双绞线末端加0.1uF和47uF测量值；
二，结构参数和使用指导：电源外观平面图及尺寸：
三，注意事项：
★★注1，在装置电源时，请注意输入，输出端的正确安装，确认无误后才能通电
★★注2，为避免LED烧坏，请先接好DC输出端再开电源
★★注3，使用本产品时请注意高压安全，并做好防电击措施，安装时避免与金属外壳短路。
四，非正常现象及相应的处理方法：
1，电源在次装置好电气连接后，如出现不亮或其他相应现象时，请切断AC输入端并检查DC输出端有无接触不良或AC输入端有无接触不良；
2，在装置好电气连接后，并且LED灯点亮，但输出异常时，请切断AC输入，检查DC输出端有无超载，短路；
3，产品使用过程中如遇其它疑问，请及时与我司沟通，反馈，我司将积极协助解决问题。
声明：图片与规格仅供参考，以实物为准，规格如有变化，另行通知。
制作: 钟奇志 审核: 批准：
