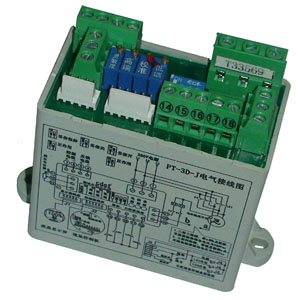

PK-3D-J型三相开关型模块，是在我公司推出的PK-3C-J型模块的基础上研发的新一代三相整体开关型电动执行器控制模块。接收来自DCS等系统或PLC等控制器的长脉冲或短脉冲信号，控制电动执行器对阀门打开或关闭，可实施对全行程任意点的控制。也可进行两线式控制：1、有信开阀、无信关阀;2、有信关阀、无信开阀。该产品集相序自动调整、阀位变送、隔离放大、功率驱动等诸多功能与一体，具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、温度保护等完善的保护功能。还可加配现场按钮板，实施现场操作并提供多种报警输出;加配阀位液晶显示屏，精确直观地显示阀位开度;加配红外遥控功能，实现较高防护等级的现场操作。该产品具有抗干扰能力强、性能可靠、抗震、防潮、体积小、接线简单，调试方便等优点。现已广泛应用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列产品上。
模块的主要技术特点及性能参数
1、电源电压：380V±10%，50HZ±5%（特殊要求可在订货时提出）。
2、电源接线方式：三相三线制、三相四线制。
3、可自动识别、调整三相电源的相序，而正确执行对阀门的开、关控制。
4、具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、温度保护等完善的保护功能。
5、可加配：现场按钮板、阀位液晶显示屏、红外遥控等功能。
6、具有断电、缺相、过力矩等多种报警输出触点和远程/现场状态指示。
7、输入/输出信号通道均采用光电隔离（可承受2000V浪涌电压）。
8、输入控制信号：无源干触点、有源DC24V。
9、输出反馈信号：DC 4～20mA。
10、输出阻抗：≦750Ω。
11、阀位电位器阻值：1KΩ.
12、输出阀位电流的调节范围：低端0%-85%，即低端无需调到零位;高端15%～，即当单圈阀位电位器转角较小时（0～45°），或转角时（0～270°或0～330°）之间都可调出DC4～20mA 电流。
13、的反馈电流调节技术只需阀门开、关一次，即可准确调准DC4～20mA电流，无需传统方式反复调节。
14、通过模块上的拨码开关可设置常规控制和两线式控制。常规控制即：
接收的控制信号为长脉冲或短脉冲，中途可任意停下来。两线式控制即：
控制信号由两根信号线完成。可进行有信开，无信关;或有信关，无信开两种控制方式，其中途不可停下来。 15、可适用于可逆控制，接通持续率50%，每小时接通次数≦600次。
16、工作温度：-30℃～+70℃（特殊温度要求请致电联系）。
