用途及特点

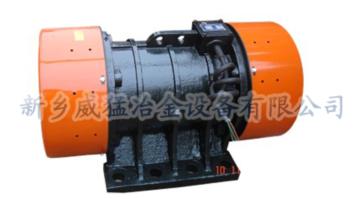

YZO系列振动电机是我公司在JZO系列振动电机的基础上进行多次改进和优化设计的动力、振动两源合一的新型振动源。振动电机具有体积小、造型美观、激振力大、实用性强、维修简单等特点，是冶金、矿山、煤炭、电力、粮食、化工、建材等行业振动设备的理想振动源。
激振力的调整
振动电机每端轴外均有一个固定偏心块和一个可调偏心块，调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0°，这时的激振力为振动电机的额定激振力F，不同夹角时激振力如表：
可调偏心块旋转角度 0° 60° 90° 120°
激振力 F 0.866F 0.707F 0.500F
要特别注意，调整激振力时，要将振动电机两端轴上的可调偏心块向同一个方向调整相同的角度。
使用条件
环境温度 -15℃～+40℃
海 拔 不超过1000米
电 压 380V（660V须订货时注明）
频 率 50Hz
接 法 Y
绝缘等级 B级
结构示意图
技术参数表
型号 激振力
KN 功率
KW 电流
A 图
号 主要结构尺寸 重量
kg
L H A B C D h1 h N-M
YZO-1.5-2 1.5 0.15 0.38 A 310 190 180 215 124 180 77 20 4-11 18
YZO-2.5-2 2.5 0.25 0.58 A 310 190 180 215 150 180 77 20 4-13 20
YZO-5-2 5 0.4 1.15 A 318 220 240 215 208 180 103 25 4-17 23
YZO-8-2 8 0.75 1.84 A 308 256 265 220 230 180 122 25 4-19 35
YZO-16-2 16 1.5 3.48 A 418 232 295 235 256 196 112 28 4-19 38
YZO-5-4 5 0.4 1.15 A 325 240 215 260 176 220 113 30 4-15 37
YZO-8-4 8 0.75 1.84 A 380 301 250 295 180 236 142 25 4-19 48
YZO-8-4A 8 0.75 1.84 A 380 220 310 200 269 140 120 20 4-17 29
YZO-10-4 10 1 2.3 A 435 301 250 295 180 236 142 25 4-19 56
YZO-16-4 16 1.5 3.48 A 475 315 300 330 224 270 131 25 4-22 82
YZO-17-4 17 0.75 1.8 A 450 300 235 320 150 260 136 25 4-28 72
YZO-20-4 20 2 4.1 A 475 304 300 330 224 270 131 25 4-22 125
YZO-30-4A 30 2.5 5.75 A 515 390 295 395 184 326 195 30 4-32 135
YZO-50-4 50 3.7 7.4 A 560 425 306 400 184 326 195 35 4-32 180
YZO-75-4 75 5.5 11 B 670 512 420 516 248 440 245 40 4-38 350
YZO-5-6 5 0.4 1.15 A 388 216 216 270 176 220 91 34 4-15 48
YZO-8-6 8 0.75 1.84 A 490 301 247 292 180 236 142 30 4-19 65
YZO-10-6 10 1 2.3 A 492 301 245 295 180 236 142 30 4-19 80
YZO-12-6 12 1 2.5 A 540 301 245 295 180 236 142 30 4-19 86
YZO-20-6 20 2 4.1 A 535 350 300 322 224 270 163 30 4-22 142
YZO-30-6A 30 2.5 5.75 A 560 425 300 396 184 326 195 30 4-32 162
YZO-40-6 40 3 7.2 A 655 393 304 396 184 326 195 30 4-32 180
YZO-50-6 50 3.7 7.4 A 655 393 304 396 184 326 195 30 4-32 200
YZO-50-6A 50 3.7 7.4 B 610 385 326 415 184 326 195 30 4-32 225
YZO-75-6 75 5.5 11 B 746 414 380 494 122 410 215 36 6-38 390
YZO-100-6 100 7.5 17.12 B 748 470 414 516 124 440 240 36 6-38 520
YZO-120-6 120 8.5 19.76 B 794 470 414 516 124 440 240 36 6-38 550
YZO-140-6 140 9.5 21.7 B 920 520 510 575 140 480 265 38 8-38 640
YZO-160-6 160 11 23.5 B 970 520 510 575 140 480 265 38 8-38 700
YZO-180-6 180 13 27.8 B 998 570 510 610 140 520 290 40 8-45 845
YZO-50-8 50 3 8.05 B 780 412 330 460 125 380 210 35 6-38 330
YZO-75-8 75 5.5 15.14 B 985 470 450 530 140 440 240 36 6-38 595
YZO-100-8 100 7.5 17.8 B 985 520 510 570 140 480 265 38 8-38 630
YZO-140-8 140 9 21.2 B 998 520 510 575 140 480 265 38 8-45 780
YZO-160-8 160 11 25.8 B 1070 570 510 610 140 520 290 38 8-45 898
YZO-200-8 200 15 34.9 B 1115 610 510 610 140 520 305 38 8-45 995
注：本表中电压为380V、50HZ(电压不同时，订货时请说明)。
订货须知
订货时请说明振动电机型号、额定功率、激振力、极数及安装结构形式，本系列电机不附带其他装置，有特殊要求者（油漆颜色、电压及引线长度、是否配备电控箱等）经双方协商后方可订货。
我公司可根据客户需求设计制作不同地脚孔、不同激振力、不同转速的振动电机。
