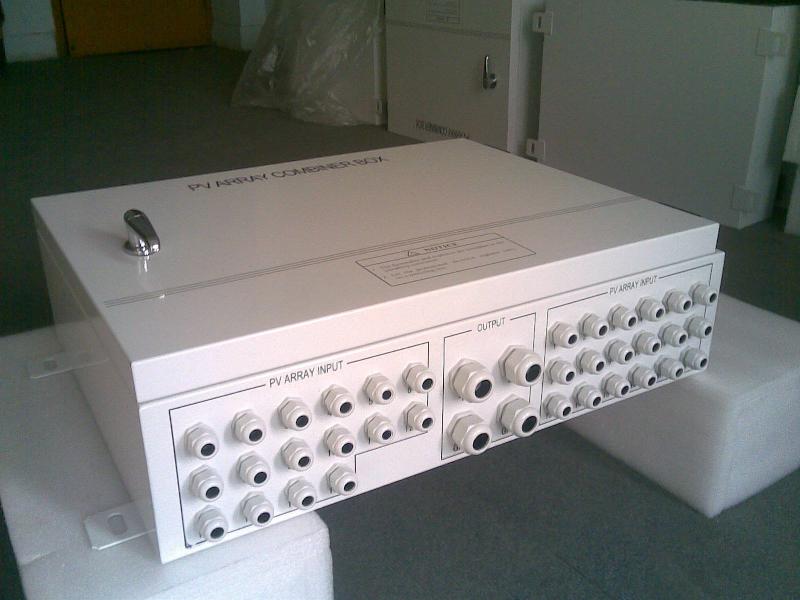

光伏汇流箱应用于光伏发电系统中，减少了光伏组件与逆变器之间连接线。通过光伏熔断器、断路器和防雷器的保护，提高了可靠性，也方便了系统的维护。用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成1个光伏组件串列，再将若干个串列接入光伏阵列防雷汇流箱，通过防雷器与断路器保护后输出，方便了后级逆变器的接入。
主要特点：
（1）柜体采用热镀锌钢板，柜体结构安全、可靠，具有足够的机械强度，保证元件安装后及操作时无摇晃、不变形；
（2） 防护等级IP65，具备防水、防灰、防锈、防盐雾，满足室外安装的要求；
（3）可同时接入多至18路电池串列；
（4）每路电池串列的正负极都配有光伏熔丝进行保护，熔断器底座及熔丝配套使用，减少业主后期维护成本，有效保护维修人员的人身安全，选用的熔断器及熔丝均具备TUV认证；
（5）直流输出母线配有光伏防雷器。正极对地、负对地、正负极之间具有良好的浪涌保护功能，防雷产品均通过TUV认证；
（6）汇流箱配置模块化智能检测单元，检测每串组件的电流、输出电压、箱体温度、防雷器状态、断路器状态；
（7）电流测量采用霍尔传感器穿孔式测量，测量设备与电气设备完全隔离，即使测量单元出现问题也不影响系统的正常发电，有效提高发电效率和设备安全；
（8）智能检测单元具备数码显示功能，能在设备本体上显示电流、电压、功率、温度、设备地址、设备编号等信息；检测单元设置设备地址号操作需简洁方便，无需辅助设备可就地更改设备地址；
（9）模块化汇流箱智能检测单元整机功耗小于4W，测量精度为0.5%；
（10）具备多种方式数据远传，提供RS485接口和无线ZigBee接口，并且通讯接口内置防雷功能，有效保护通信端口；
（11）模块化汇流箱智能检测单元采用直流1000V自供电模式，自供电电源采用模块化灌胶封装。电源具备防反接、过流、过压保护、防腐蚀、防尘等功能；
（12）设备本体上具有铝制铭牌，标示箱体的技术参数、项目名称及编号等信息；
（13）国内首批通过光伏汇流箱金太阳认证。
主要参数表
产品型号 JTPV-CB4 JTPV-CB8 JTPV-CB12 JTPV-CB16 JTPV-CB18
输入路数 4路 8路 12路 16路 18路
输入电压 1000Vdc 1000Vdc 1000Vdc 1000Vdc 1000Vdc
输出电流 50A 100A 125A/160A 160A/200A 250A
输入端子大小 PG9/PG11
输出端子大小 PG11/PG16 PG16/PG21 PG21/PG36 PG21/PG36 PG21/PG36
检测单元 检测每路电流、输出电压、断路器状态、防雷器状态、箱体温度
通信方式 RS485/ZigBee无线
通信协议 标准MODBUS-RTU协议
通信防雷 具有通信防雷
防反功能 配置模块化封装防反二极管（选配）
温度/湿度 工作温度：-35~+70℃，湿度99%，无凝露、无腐蚀性气体场所
海拔 ≤4000m
测量单元功耗 工作时≤5W
辅助电源 辅助电源：AC85V~265V/DC24V(±10%)/DC100V~1000V
箱体材质 热镀锌钢板/不锈钢/工程塑料
防护等级 IP65
体积（宽×高×深） 550*550*140 550*550*190 600*550*190 650*550*190 700*550*140
