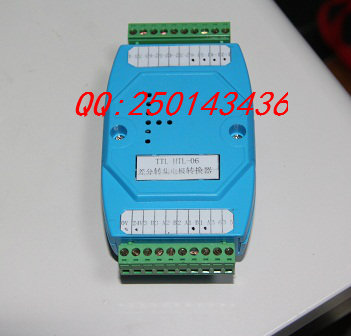

TTL-HTL-06（差分转集电极）信号转换器
TTL-HTL（差分转集电极）信号转换器是将伺服编码器光栅尺等A,/A,B./B转换成标准的PLCA,B相高速计数信号。输入和输出之间采用高速光耦隔离，用该信号做闭环控制，精度大大提高。
差分信号转换器又称编码器信号转换器 编码器信号转换模块，可将差分信号转换成单向脉冲信号输出，可应用于解决旋转编码器、光栅尺差模输出与单片机、PLC控制器之间转换接口、应用于西门子、ABB、AB、欧姆龙、三菱、松下、台达等各类PLC高速计数模块、脉冲输入端）、电动机编码器、光栅尺与PLC控制器之间转换接口、变频器信号与PLC控制器之间的信号传输、还特别适用于电机自控应用等领域。尤其是能克服工控系统复杂的现场环境下的强干扰，排除强电场、强磁场等电气干扰。双高速差模信号转换器能有效保护较为敏感的电路，并且具有脉冲整形功能，有效地提高了系统之间的抗干扰性能，为工业自动化控制系统中提供一个安全接口。
技术参数 SPECIFICATIONS
工作电压范围
Operating Voltage Range 使用 24V(DC)
输入参数 INPUT DATA
输入直流电压
Input DC Voltage A型为TTL电平0 - 5V差分信号
典型输入电流
Type Input Current With Un 5 mA
典型传输频率
Transmission Frequency 转换脉冲频率0 - 200 KHz ，
输出参数 OUT PUT DATA
输出低电平
Low Level Output Voltage 常规输出低电平为 < 0.4V ( Io = 25 mA )
连续负载电流输出电流
Continuous Load Current 常规输出25 mA
典型开关速度
Switch - Off Delay MHM-02A/02B/02AT/02BT: RiseTime 140ns FallTime 60ns (纳秒)
MHM-02AO/02BO: tON 0.5us tOFF 1us (微秒)
典型运行参数 TYPE GENERAL DATA
输入输出数量
输入多2组AB相差分信号
输出多2组ab相低电平高速输出(NPN)
输入输出隔离电压
Isolation Voltage in / out 2500 V
工作温度范围
Operating Temperature Range -20 - +85 ℃
外形尺寸
Outside dimension 125mm(H) × 70mm(W) × 30mm(D)螺丝安装
应用领域：
PLC高速计数器信号转换_伺服电机控制信号转换_旋转编码器控制信号转换 _光栅尺输出信号转换 _PLC与单片机脉冲信号转换_PLC、伺服电机控制系统抗干扰处理_差分信号转换为各类标准、非标脉冲信号
