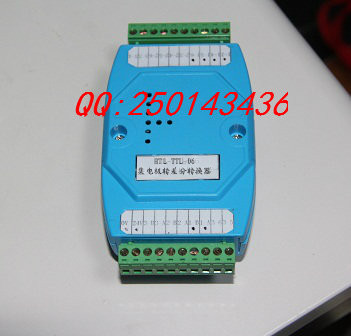

HTL-TTL(集电极转差分)信号转换器
HTL-TTL(集电极转差分)信号转换器是将PLC或者上位机的集电极脉冲信
号(NPN,PNP)转换成差分脉冲信号，提供给控制器（伺服）所需的差分脉冲信
号，或则将传感器单脉冲信号转换为差分信号进行长距离传输，差分信号抗干
扰能力比集电极信号抗干扰能力强，转换器输入和输出之间采用高速光耦隔
离，抗干扰能力大大提高。
一．技术参数SPECIFICATIONS
工作电压范围
OperatingVoltageRange使用24V(DC)
输出参数OUTPUTDATA
输出直流电压
InputDCVoltageA型为TTL电平0-5V差分信号
典型输入电流
TypeInputCurrentWithUn 5mA
典型传输频率
TransmissionFrequency 转换脉冲频率0-200KHz，
输人参数INPUT DATA
输人信号NPN与PNP
LowLevelOutputVoltage常规输出低电平为<0.4V(Io=25mA)
连续负载电流输出电流ContinuousLoadCurrent常规输出25mA
典型开关速度
Switch-OffDelayMHM-02A/02B/02AT/02BT:RiseTime140nsFallTime60ns(纳秒)
MHM-02AO/02BO:tON0.5ustOFF1us(微秒)
典型运行参数TYPEGENERALDATA
输入多2组AB集电极脉冲信号（NPN,PNP都可）
输出多2组AB相差分脉冲信号,增加脉冲信号的抗干扰能力。
输入输出隔离电压
IsolationVoltagein/out2500V
工作温度范围
OperatingTemperatureRange -20-+85℃
外形尺寸
Outsidedimension125mm(H)×70mm(W)×30mm(D)外壳封装
应用领域：PLC、伺服电机、变频器控制系统抗干扰处理
各类标准、非标脉冲信号转换为差分信号
PLC、单片机单端脉冲信号转换为差分(差模)信号驱动伺服系统、变频器。
