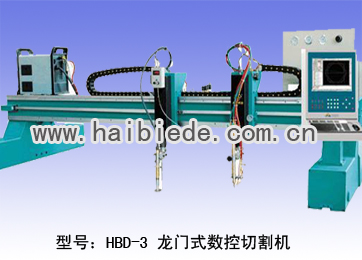

该型切割机为龙门式结构，横向跨度有3m、4m、5m、6m、8m等多种规格，均采用双边驱动，运行稳定，配置好，工作，可用于各种碳钢、锰钢、不锈钢等金属材料的大、中、小型钢板下料。还可根据用户要求配置多把割炬，或配置成异型切割和直条切割两用切割方式，另可选配电容或等离子自动调高系统。
主要技术参数
导轨间距： 4000mm 有效切割宽度： 3200mm
导轨长度： 6000mm 有效切割长度： 4800mm
火焰割炬： 1组 火焰切割厚度： 6-200mm
等离子割炬： 1组 等离子切割厚度： 视等离子电源而定
移动精度： 0.01mm/步 整机运行速度： 0-12000mm/min
驱动方式： 双边驱动 自动调高行程： 0-230mm
主要技术指标
1. 切割形状： 可编程切割直线和圆弧构成的任意平面形状钢板零件；
2. 切割精度： JB/T10045.3-99；
3. 切割宽度： 4m、5m、6m等多种规格可选；
4. 轨道长度： 标配6米，还可根据用户要求定制加长3m/节；
5. 驱动方式： 双边驱动；
6. 割炬配置： 标配1把，可选配火焰或者等离子割炬，还可根据用户需求进行定制；
7. 切割厚度： 火焰可切割200mm，等离子切割厚度视所选电源大小而定；
8. 点火调高： 自动点火、电动调高，根据用户要求可选配电容式或弧压式自动调高；
9. 数控系统： 为自主研发的控制系统，简单易用，性能稳定；根据用户要求可选用北京斯达特2000或3000系统，进口型有美国海宝系统，FastCNC数控系统。
10. 数控编程： 基于AutoCAD的全自动图形化编程软件；
11. 切割气体： 氧气+乙炔或丙烷；
产品主要特点
1. 横梁：采用方管对焊结构，具有刚性好，精度高，自重轻，惯量小的特点。所有焊接件均振动时效去应力处理，有效的防止了结构变形；
2. 纵、横向驱动：均采用精密齿轮齿条（7级精度）传动。横向导轨采用台湾进口的直线导轨，纵向导轨是由精密加工的特质钢轨制成，保证了切割机的运行平稳，精度高，且经久，清洁美观；减速采用行星齿轮减速器，可以非常完美的保证运动的精度和平衡度；
3. 纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度，使整机在运动中保持稳定的导向。装有除尘器，随时刮扫积聚在导轨表面的杂物；
4. 驱动系统为国产步进驱动，根据用户需要可选用世界产品——进口日本松下交流伺服驱动/国产伺服驱动，使整机更加运行平稳，速度变速范围更宽，加速时间短；
5. 升降体采用铝合金结构体，升降导向采用直线导轨，升降提升采用滚珠丝杠提升；
6. 简单易用的自动编程系统,使数控编程不再复杂,轻而易举；
7. 数控控制系统采用自主研发控制系统，具有目前国内为优良的稳定性和超强抗干扰能力。
