专利产品
路灯电力电缆防盗防割报警系统
设 计 安 装 方 案
一、概述：
无线路灯电力设备防盗报警系统是针对电网电缆防盗，电力电缆及农电供电设备严重被盗、被破坏而设计制造。整个系统由若干个路灯电力设备防盗报警分机(型号： DL—118)和一个电力设备接警中心(型号为： DM—2000B型)组成，对电力系统的电网电力线，电力变压器等供电设备防盗、防剪断、防破坏进行有效监控。采用单片计算机编译码和无线数据传输技术相结合，对电网供电线路断相，断电进行监控报警，有效防止电网电力线，变压器和油田野外供电、用电设备被盗，被剪断和被破坏。
本系统主要针对路灯电缆防盗而设计。
二、功能介绍、技术指标。
● 采用微电脑芯片设计。
● 调频收发，传输距离≥10KM。(开阔地)
● 特殊载波通讯技术。
● 高、低温宽容度大：55℃～-40℃。
● 低功耗设计，线路断电时，直流工作可达1个月。
● 系统内置防破坏开关，直流备电低电压报警。

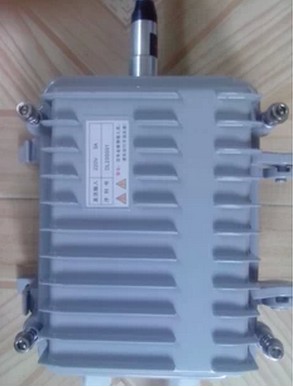

● 全铝压铸外壳，适合野外工作。
三、工作原理和方框图：
① 本末端器包括一台末端发射器和一台前端调制器，主要用于两相电（交流220V）线路。路灯线路的有电、无电时的防盗、防割保护，设计新颖、、可靠、实用。
② 本末端器可扩展为三相四线制线路的防盗、防割保护。
