连接形式 法兰 材质 碳钢 阀瓣开启高度 全启式安全阀
结构形式 弹簧式 公称通径 DN20-DN300（mm） 适用介质 空气
标准 流动方向 单向 零部件及配件 配件
形态 膨胀式 压力环境 常压 类型通道位置 二通式
阀体构造 封闭式 3C阀门类别 工业
A42Y-16C型弹簧全启封闭式安全阀适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。A42Y-P型及A42Y-R型弹簧全启封闭式安全阀适用于工作温度≤200℃有腐蚀性的介质的设备和管路上，作为超压保护装置。连接法兰标准按JB/T……-94系列1。≥6.4MPa按JB/T……-94系列2。
弹簧全启封闭式安全阀系列型号
A42Y-16C A42Y-16P A42Y-16R
KA42Y-16 DA42Y-16C/P A42Y-25
A42Y-25P A42Y-25R KA42Y-25（P）
DA42Y-25P A42Y-40 A42Y-40P
A42Y-40R KA42Y-40 DA42Y-40P
A42Y-64 A42Y-64P A42Y-64R
KA42Y-64 DA42Y-64P A42Y-100
A42Y-100 PA42Y-100R KA42Y-100
DA42Y-100P
结构简述
1、弹簧全启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用的激光淬火技术，提高了硬度、性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。
安装说明
1、弹簧全启封闭式安全阀必须垂直安装，并直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。

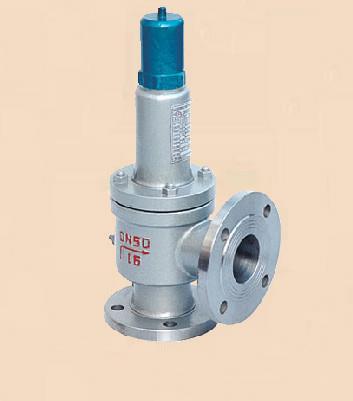

A42Y弹簧全启封闭式安全阀
弹簧全启封闭式安全阀主要零部件材料
