主要结构及工作原理

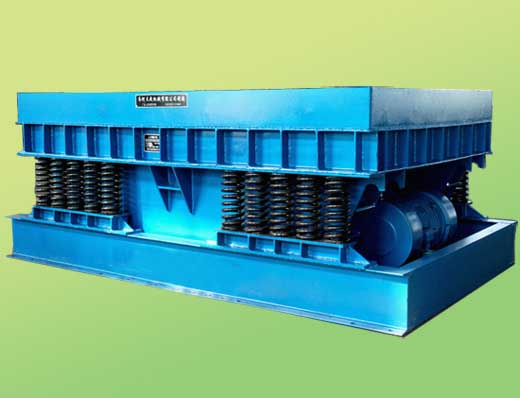

落砂机的结构
主要有工作质体、隔振质体和底座三部分组成，全部采用焊接结构，工作质体由弹簧支撑在隔振质体上；隔振质体由弹簧支撑在底座上，隔振质体的端部对称安装一对反向同步运转的振动电机，振动电机的合力方向与工作质体的上平面垂直，形成一个双质体结构。
落砂机工作原理
一对对称安装的振动电机反向同步运转，水平方向的分力相互平衡，垂直方向的合力使落砂机的隔振质体以一定的加速度作正弦振动，同时通过共振簧使工作质体以相同频率作正弦振动。铸型被抛起（带砂箱或不带砂箱）然后下落与棚床（工作质体）碰撞，砂型与砂箱分离，铸件与砂型分离。砂团被破碎后通过棚格孔落到回砂皮带上。由于振动电机的合力方向与工作质体上平面垂直，所以铸件不能自御，需起用吊设备吊离机器，完成一个铸型落砂过程。
落砂机使用注意事项
1、开机后，将待落砂的铸型（带砂箱或不带砂箱）放在棚上，为加速落砂，可用起吊设备吊住砂箱起落几次进行落砂。
2、操作人员每日工作前检查机器的紧固件有否松动，发现问题应及时排除。
3、弹簧断裂应及时更换，不得继续开机。
4、振动电机周围严禁堆热砂、散砂。
5、落下的热砂应及时运走，严禁在砂斗内储存热砂。
6、当环境温度过高时，应有除尘装置，使机器得到冷却。
7、机器启动如1min钟内摇摆不停应立即停机，检查电机是否缺相或偏心块调节方向有误或差值过大。
8、电控部分如失灵检修后再用。
9、操作者如听到不正常响声，应立即停机检查。
10、操作者应及时清除栅格上金属堵塞物，以免影响落砂效果。
11、为延长振动电机的使用寿命，请不要随意开停落砂机，正常工作砂箱可不要胶钩，一型落砂后，可不停机继续再落。机器开停时间间隔不得小于10min。
12、发现机器有开焊部位应补焊后再使用。
13、机器应在底座部位接地。
14、电机每3-4个月换油一次（利用节假日），视磨损情况，每年更换电机轴承。
15、装备共振簧时，外径小的放在下部，每组外径基本相同，允差0.5mm，定做时，螺距须一次成形。
16、为检修不影响生产，请用户购2台备用电机，电机生产厂为河南新乡市新乡振动电机厂。
17、机器严禁超载。
