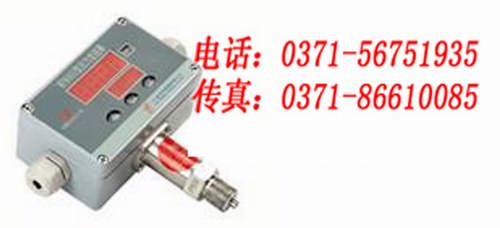

该产品为全模拟电路设计的一体化多功能产品，能够在现场测量流体压力或差压，也可将压力或差压信号进行现场显示、标准化输出，还能向用户提供多达5个接点信号，在进行压力控制时，为防止在临界点继电器抖动误操作，电路中进行了特殊处理，提高了产品的可靠性。特别适用于电力﹑给排水﹑石油﹑化工等行业需要对流体压力或差压进行测量、显示和控制的场合应用。
产品特点
•Φ150mm标准压力表外形；
•位LED数字显示压力值；
•提供多5个接点信号，接点可任意设定和显示，无抖动；
•宽范围供电电源，多种标准模拟信号输出；
•与介质接触部分为不锈钢，电子壳体为铝合金材料；
•传感器隔离膜片为不锈钢316L，特殊应用还可向用户提供齐平膜片式(仅压力型)、钽膜片(仅压力型)。
•产品经过了严格的老化测试，性能稳定可靠。
性能参数
MPM484 压力范围：-0.1…0～0.01…100MPa
允许过载：1.5倍满量程压力或110MPa（取小值）
MDM484 差压测量范围 允许过压
正向 负向
0～35kPa 70kPa 35kPa
0～70kPa 140kPa 70kPa
0～100kPa 200kPa 100kPa
0～200kPa 400kPa 200kPa
0～350kPa 700kPa 350kPa
0～700kPa 1400kPa 700kPa
0～1MPa 2MPa 1MPa
0～2MPa 4MPa 1MPa
0～3.5MPa 7MPa 1MPa
静压 ≤20MPa
环境温度： -10℃～60℃ 振动频率： 0～300Hz
介质温度： -10℃～80℃ 加 速 度： ≤3×9.81ms-2
贮存温度： -40℃～100℃ 冲 击： ≤10×9.81ms-2
相对湿度： 0～80% 输出信号： 0/4～10/20mADC 0/1～5/10VDC
传输方式： 四线 四线
电源电压： 220VAC、220VDC或24VDC
功耗： ≤4W 继电器负载能力 ：240V/3A(AC)， 30V/5A(DC)
继电器触点寿命 ：＞100000次
显示字符高度： 0.56英寸LED红色
外形结构
MPM484外形结构及尺寸
MDM484外形结构及尺寸
电气连接
应用示例
选型指南
MPM484 型压力变送控制器
MDM484 型差压变送控制器
代号 测量范围kPa或MPa
[0～X]kPa或MPa -0.1…0～0.01…100MPa X为MPM484产品的实际所需量程
0～35kPa…3.5MPa X为MDM484产品的实际所需量程
代号 输出信号
E 4～20mADC
F 1～5VDC
J 0～5VDC
Q 0～10mADC
U 0～20mADC
V 0～10VDC
代号 结构材料
隔离膜片 接口 壳体
22 不锈钢316L 不锈钢 不锈钢
25 钽 不锈钢 不锈钢
35 钽 哈氏合金C 不锈钢
代号 附加功能
P 齐平膜片型，G1/2外螺纹压力接口 MPM484
C1 M20×1.5外螺纹压力接口，端面密封
C3 G1/2外螺纹压力接口(适用于P型)
C4 G1/4内螺纹压力接口
C5 M20×1.5外螺纹压力接口，水线密封 MPM484
G 表压型
S 密封表压型
A 绝压型
Jn 接点数，n=1～5
V1 供电电源24VDC
V2 供电电源220VAC
MPM484 [0～100]kPa E 22 C1GJ3 V2 完整的型号规格
选型提示
1、该系列产品的接线端子位于铝合金壳体背部，为防止外部环境因素造成意外，建议用户在安装现场做好产品防护。
2、在订带接点控制的产品时，请注明接点的数量和所控制的压力或差压值。
3、选型指南中结构材料代号25，35仅适用于压力型产品，附加功能代号P、C1、C3、C5、、G、A、S等仅适用于压力型产品。
4、选择MDM484产品的用户，需注意差压量程与正、负压腔的允许过压与压力之间的关系，并要与现场使用要求相符。为确保变送器安全可靠运行，建议在被测点与变送器之间安装三阀组，使被测介质缓慢均匀地加在MDM484产品的正、负压腔上。
5、齐平膜片型压力变送控制器的测量范围为0～70kPa…35MPa。
6、其它特殊要求，敬请与本公司商洽，并在订单中注明。
