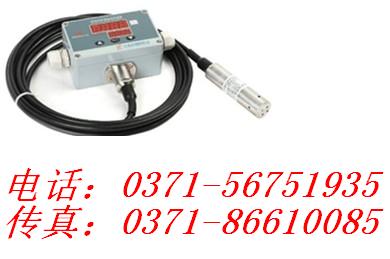

通用MPM380型压阻式压力传感器，是把带隔离的OEM硅压阻式压力敏感元件封装于不锈钢壳体内组成，外壳和接口材料均为不锈钢，介质兼容性好，性能稳定可靠，精度高。压力接口为M20×1.5外螺纹，密封垫端面密封，适用于各种动、静态气体、液体介质的压力测量。
齐平膜片MPM380型压阻式压力传感器压力接口为G1/2和M20x1.5外螺纹，氟橡胶密封垫端面密封，适用于食品、医药、卫生等行业或测量介质有可能结垢的场合，测量范围0～70kPa…35MPa。
•全不锈钢结构；
•标准螺纹引压测量方式；
•恒流源供电；
•激光调阻补偿零点和温度性能；
•选用固态压阻式压力传感器，高可靠性和稳定性；
•电缆或接插件引线方式。
@1.5mADC，25℃
量程
-0.1MPa…0～20kPa…100MPa
过压
1.5倍满量程压力或110MPa(取小值)
供电
1.5mADC
零位
＜±2mVDC
满量程输出
≥70mVDC(0～20kPa，≥50mVDC)
精度
±0.1%FS(小) ±0.25%FS(典型) ±0.5%FS()
长期稳定性
±0.3%FS/年
补偿温度
0℃～50℃
工作温度
-10℃～80℃
贮存温度
-40℃～100℃
零点温度系数
±0.02%FS/℃(典型) ±0.04%FS/℃()
满度温度系数
±0.02%FS/℃(典型) ±0.04%FS/℃()
外壳
不锈钢1Cr18Ni9Ti
膜片
不锈钢316L
O型密封圈
氟橡胶
电缆
聚乙烯
响应时间(10%～90%)
≤1毫秒
绝缘电阻
100MΩ，100VDC
防护等级
IP65
选择代号Ⅰ
导线颜色
插脚
电气定义
黑线
3
输入正(+IN)
黄线
5
输入负(-IN)
白线
1
输入负(-IN)
红线
2
输出正(+OUT)
兰线
4
输出负(-OUT)
注：标准的电气连接形式为接插件式，亦可选电缆式。
选型提示
1、MPM380型产品可根据用户的要求，提供9V以上电压供电方式的产品，选型时用文字方式注明要求即可。
2、齐平膜型变送器的测量范围为0～70kPa...35MPa。
3、在现场安装齐平膜型产品时，建议使用产品所附密封圈安装密封，不要试图采用前端面或螺纹缠绕四氟乙烯带的方法进行安装密封，以防安装应力影响产品稳定性。
4、特殊要求，敬请与本公司商洽，并在订单中予以注明。
