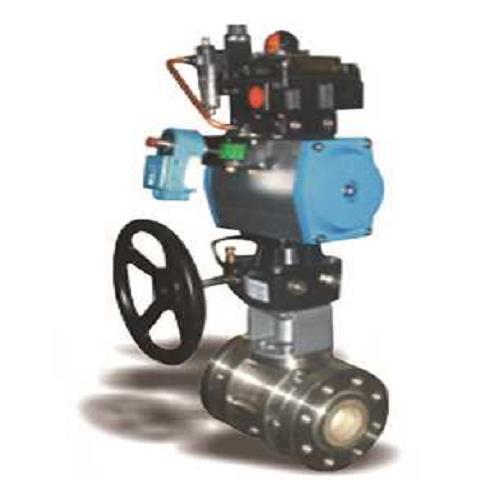

产品介绍 PSRQ611F气动内螺纹球阀是内螺纹丝扣球阀加装气动执行器；以压缩空气为动力，实现阀杆带动阀芯在阀体内转动90度，可以实现全开——全开的转角功能；也可以采用配置阀门，实行阀门开度及流量的调节功能；是以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间和安全性。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等特点。可广泛应用于石油，化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
技术参数和性能
一、阀 体
1、公称通径：6~100mm； 2、公称压力：PN1.6Mpa-6.4Mpa； 3、连接形式：螺纹连接（NPT、ZG等；
4、材 料：WCB/304/304L/316/316L； 5、温度范围：常温-40℃~180℃、中温-40℃~280℃；
6、检验和试验标准按JB/T9092、设计和制造标准按GB/T12237、结构长度标准按GB/T12221。
二、阀内组件
1、阀芯型式：O型阀芯； 2、阀芯材料：A105/304/316等； 3、阀杆材料：2Cr13/304等；4、、压盖材质：WCB铸钢；
5、阀座材料：聚四氟乙烯（PTFE），对莅聚苯（PPL）； 6、填料：V型聚四氟乙烯填料，柔性石墨（适用高温型）。
三、执行机构
1、气缸形式：单缸或双缸式（单作用或双作用）； 2、工作压力：4~7 kgf/cm2； 3、空气耗量: 1~131L；
4、开关时间：双作用式1~5秒；5、气缸材质：铸铝合金； 6、适用工作环境温度：-20℃~80℃；7、回转角度：90O±3O。
四、附件配置
1、电磁换向阀：电源有220VAC、110VAC、24VDC，分普通型和隔爆型、单电控和双电控； 2、空气过滤减压器；
3、限位开关：分普通型和隔爆型； 4、手动操作装置；5、阀门：分机械式和智能型、普通型和反馈型、隔爆型。
五、性能参数
1、动作范围：0-90O； 2、允许压差△P：小于公称压力（1.6 Mpa）； 3、基本误差：2% ；
4、泄漏量Q：按API598标准（接近或达到零泄漏）；
六、安装尺寸B0KQ611F
