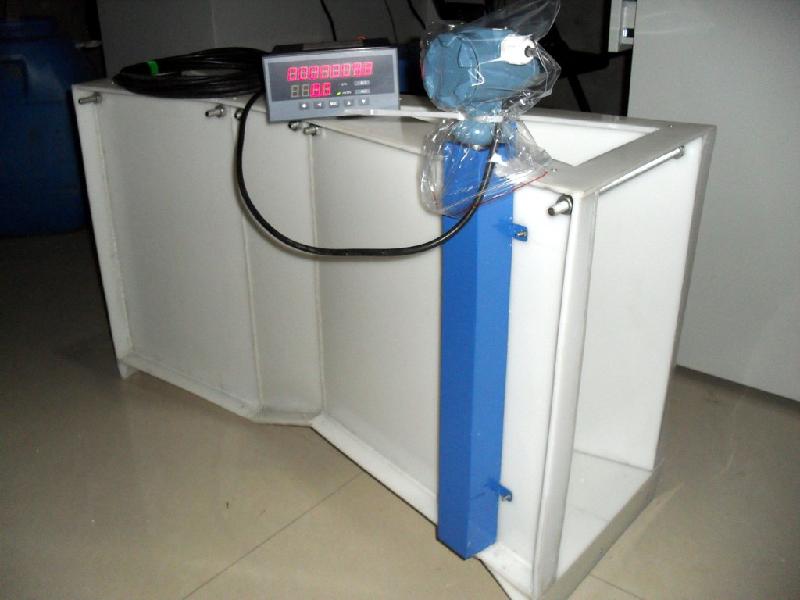

明渠流量计
产品简介：
JC-MQLLJ系列环保局污水流量计-超声波明渠流量计是用于测量企业自流管(渠)道污水排放计量的新型流量仪表,简称“污水流量计”。它广泛用于石油、化工、纺织、制药行业的污水排放计量，是城市污染防治和监控污水排放的必要仪表之一，也是水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波测位、微电脑处理、数字显示等技术，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干能力。安装维护方便，读数简捷。
产品原理：
JC-MQLLJ明渠流量计是根据特定形状的巴歇尔计量槽/堰板计量槽，保证其一定液位高度，得知一定流量，选用巴歇尔槽/堰板计量槽作为特定流道，测量精度高，安装方便，传感器测量出液位高度，通过89C52系列单片机处理得出瞬间流量和累计流量值，流量可用下式表示：
Q=KHn
Q：瞬间流量（t/h） K：流量常数
H：液位高度 n：n次方值
瞬间流量经累计积算处理得出累计流量。
应用区域：
由于明渠流量计非压力流的特点，被广泛应用于污水排放口，适用于化工、冶金、环保、制药等各类企业污水的测量和控制。
主要技术参数：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度：1.0级
显示仪表温度：0℃～50℃ 介质温度：0℃～+60℃
传感器温度：-30℃～+60℃ 压力：自由流
流道形式：巴歇尔槽/三角堰板/矩形堰板 防护等级：IP65
供电电源：220VAC 50HZ 前直段：1～3米
显示：双窗口，8位LED累计流量和4位LED瞬间流量 消耗功率：≤15W
巴歇尔槽明渠尺寸要求：
型 号
适用渠道（宽×高）mm
小流量(t/h)
流量(t/h)
JC—20
≥200×250
0.32
20
JC—50
≥250×300
0.65
50
JC—150
≥300×500
2.77
115
JC—400
≥400×650
5.40
400
JC—900
≥600×800
9.00
900
JC—1500
≥840×1000
12.6
1500
JC—3000
≥1200×1000
45.0
3000
JC—5000
≥1680×1100
108.0
5400
JC—8000
≥1920×1100
126.0
7200
三角堰板/矩形堰板明渠尺寸要求:
型号规格
流量(t/h)
适用渠道(宽×深)
水位(mm)
JC-Y-50
50
≥400×350
277
JC-Y-80
80
≥500×470
390
JC-Y-150
150
≥600×570
484
JC-Y-250
250
≥800×650
540
JC-Y-500
500
≥800×650
510
JC-Y-800
800
≥800×850
655
JC-Y-1000
1000
≥1000×850
707
常用规格堰板明渠流量计尺寸：
型号规格
B
H
P
P1
JC-Y-50
480
400
160
-
JC-Y-80
580
460
160
-
JC-Y-150
680
520
240
-
JC-Y-250
880
600
280
-
JC-Y-500
880
680
-
250
JC-Y-800
880
880
-
300
JC-Y-1000
1080
880
-
350
土建安装：
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
常用型号规格明渠流量计安装尺寸（单位：mm）
型号
B
L
L1
L2
H
JC-20
300
650
1500
1000
250
JC-50
380
750
2000
1500
300
JC-150
450
900
2500
1800
500
JC-400
600
900
3000
2000
700
巴歇尔槽安装：
步：巴歇尔槽放入明渠中
要求：（1）巴歇尔槽下游排放口有水位差,泄水畅通，如水位差不够，应垫高巴歇尔槽，增加水位差。
（2）保证巴歇槽前直段有1～3米的距离。
第二步：在巴歇尔槽左右用混凝土浇灌，保证水流全部从巴歇尔槽经过。
要求：巴歇尔槽安装时水平。
巴歇尔槽安装的几种情况：
安装巴歇尔槽的关键点：
必须保证巴歇尔槽下游有水位差，排放畅通，不会积水
智能流量显示仪：
智能流量显示仪是我厂开发的新产品，CPU是采用AT89C52微处理器，在通用软件支持下，能同时对累计流量和瞬间流量进行显示。
主要特点：
（1）仪表可同时显示累计流量和瞬间流量。
（2）可输出标准电流信号4～20mADC.
（3）断电数据保护功能，数据保留时间十年。
（4）可带打印输出，定时打印功能（选配）
（5）可输出累计流量值的脉冲信号（选配）
主要技术指标：
（1）输入信号：电流
（2）供电：220VAC、50HZ、功耗≤10w
（3）环境温度：0～５０℃相对温度：≤85%
（4）安装尺寸：盘式结构
（5）仪表尺寸：160×80×130mm
开孔尺寸：152×76mm
接线：
一体型的巴歇尔槽带有RVV护套信号导线20米，如距离较远，用户可自行接长，距离一般在2000米以内，否则应做实地连线试验。
订货须知：
在订货时用户必须根据具体测量条件和现场情况进行正确选型：
订货时须注明：
1、被测介质的名称。
2、上限流量和常用流量。
3、明渠的长、宽和深度尺寸。
4、进水口和出水口的落差。
5、输出信号和种类。
6、其他需要说明的特殊要求。
