【蒸汽流量计产品概述】

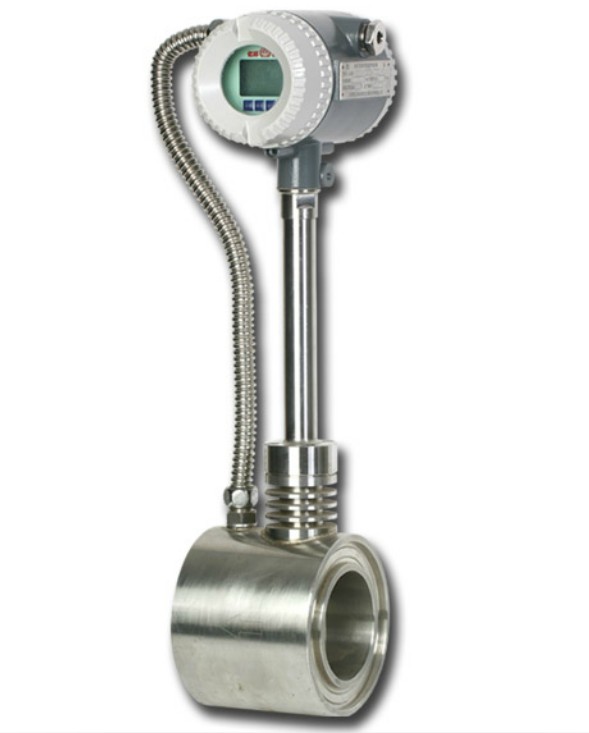

精川LUGB型蒸汽流量计
一、产品概述：
精川LUGB型蒸汽流量计分为普通型和温压补偿型两种。普通型是指测量单量信号，温压补偿型可同时实现温度、压力、流量的测量。每种形式都有分体式和一体式两种可供选择，以适应和方便不同的安装环境。
精川LUGB型蒸汽流量计是根据流体卡门（karman）原理而研制成的用来测量气体、蒸汽或者液体流量的一种新型流量计，并可作为流量变送器运用于自动化控制系统中。该系列流量计采用的差动技术，配合隔离、屏蔽、滤波等措施，大大提高了产品的抗震性，克服了小信号数据紊乱等问题，并采用了的传感器封装技术和防护措施，保证了产品的可靠性。精川LUGB型蒸汽流量计被广泛运用于大、中、小型各种管道给排水，工业循环，污水处理，油类及化学试剂以及压缩空气，饱及过热蒸汽、天然气及各种介质流量的计量。
二、工作原理：
精川LUGB型蒸汽流量计是由直接接触流体的漩涡发生器，检测探头及相应的电子线路等组成的。当流体流经壳体内垂直放置的漩涡发生器时，在其后方两侧交替地产生两列漩涡（参见下图），这种漩涡被称为卡门漩涡。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门漩涡的频率与流体的流速成正比，并给出了频率与流速的关系方程式：
式中：f——漩涡分离频率（HZ）； U
u——管道内流体平均流速（m/s）；f = ·Sr
d——漩涡发生体迎流宽度； （1-1.25d/D）
D——传感器壳体内径；
Sr——斯特劳哈尔数，无量纲数。对于一定柱形的漩涡发生体，在一定流量范围内，是雷诺数的函数，在正常流量范围内可以认为是常数。
由上式可知，在漩涡发生器迎流宽度d和斯特劳哈尔数Sr为已知条件下，可以通过测量漩涡的分离频率而确定管道内流体平均流速U和体积流量Qv
Qv=3600·Uπ（D/2）2
流体传感器是单位体积流量Qv产生的脉冲个数n称为传感器的仪表系数K：
n
K= （N/ m3 ）
Q
由漩涡产生的交变力作用在检测探头上，使其内部埋设的压电元件产生电荷频率信号，经前置检测电器放大转换处理后，输出与体积流量成正比的脉冲信号，或者换成标准信号输出。配接流量显示仪及温度、压力传感器后，可进行各种参数的运算、显示和累计等。
三、产品特点：
精川LUGB型蒸汽流量计具有如下特点：
? 结构精致而牢固，无可动部件，可长期稳定运行；
? 安装方式简单而灵活，维护方便；
? 功耗小，电池，抗震性能强；
? 可对累计流量进行掉电保护，保护时间可达10年以上；
? 精确度高，通常液体的测量精度为±1.0%，气体的测量精度为±1.5%；
? 测量量程范围宽，在雷诺数为2X104--7X106范围内，可达1：20；
? 输出信号为脉冲频率信号，精度高，零点无漂移；
? 结构形式多样，有管道式和插入式，分体式和一体式可供选择；
? 压力损失较小，运行费用低，更具节能意义；
【蒸汽流量计技术参数】
产品名称：蒸汽流量计
测量介质：液体、气体、蒸汽
介质粘度：小于10cp
介质温度：-50℃——+400℃
本体材料：1Cr18Ni9Ti(其他材料协议供货)
传感器密封： 石墨垫片（特殊根据要求）
压力等级：PN25，PN40（高压可特殊制造）
连接方式：夹持式DN15—DN300；法兰式DN15--DN300；插入式DN200-DN2000
防爆形式：隔爆型ExdIIBT4 本安型ExiaIICT4
防护等级：IP67
环境温度：-30℃——+80℃（特殊根据要求）
公称直径：
管道式：DN15——DN300；
插入式：DN200-2000mm
测量精度：液体：测量值的±0.5%（特殊）；气体：测量值的±0.5%
供电电压：12——36VDC或3.6V电池
量程比： 10：1
转换器壳体：压铸铝,上漆
输出信号: 两线制4--20mA电流输出
现场显示：可编程设定显示瞬时流量、累积流量
通讯方式：RS485通迅；脉冲；HART通讯
【蒸汽流量计产品特点】
● 可在很宽的流量范围内精确测量气体、液体和蒸汽的流量而不受流体物理性质的影响。
● 不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压，
● 安全防爆，适用于恶劣环境
● 无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长
● 采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上;
● 温压补偿一体化设计;
● 电路采用表面贴装工艺，结构紧凑，可靠性高。
● 电流输出均为电隔离型,具有良好的共模干扰抑制能力;
● 采用分体式信号转换器，电缆长10米。
● 量程比宽达20：1
● 仪表整体结构设计合理，动态测量范围宽，压力损失小
● 表体采用不锈钢材质，可适用于腐蚀性介质的测量；
● 现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接；
● 同时显示流量值与累计流量值,不必轮流切换。
● 采用抗振动探头，有效消除外界振动影响。
