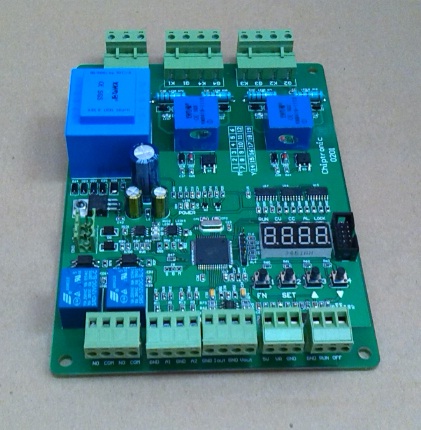

TC120单相整流可控硅触发板采用工业级微处理器，高度数字化设计，Fuzzy-PID智能调节，集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压，功能参数设定采用按键操作，故障报警、界面参数采用LED数码管显示，设定参数自动储存。控制板带自动判别相位、缺相保护、上电软起动、缓关断、恒流输出、恒压输出、过压保护、过流保护、工作状态指示等功能。具有单相半控桥式整流、晶闸管反并联交流调压触发方式，可触发3000A以下的可控硅，适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载及变压器一次侧等各种负载类型，广泛应用于电加热温控、力矩电机调速、电焊机调压、充磁退磁调节、直流电机调速控制、单相电机软启动等设备。
该单相整流可控硅触发板具有多种给定控制信号选择，支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器（10K 2W）及通过面板按键手动控制，灵活方便，所有参数均为数字量，无温度漂移变化，提高了调节精度和电源利用效率，减少对电源的污染，具有稳压精度高，可靠稳定性好。同时本控制板具有强抗干扰能力，采用防干扰措施，恶劣干扰环境正常运行，输出全部采取隔离技术，具有多种保护功能，适用范围宽。
一、技术规格：
1.1、工作电源：220VAC / 380VAC ±10% 50/60HZ（可根据客户要求订制）
1.2、电压调节范围：1～
1.3、电流调节范围：1～
1.4、负载适应调节电压：AC220V/380V
1.5、移相范围：0-175° 调节输出分辨率：1/1000 稳定精度：优于1%
1.6、输入信号：面板按键操作、DC0-5V、DC0-10V、0-10mA、4-20mA、10K电位器调节
1.7、触发电流：≥ 600mA 触发容量：≤ 3000A单双向可控硅
1.8、PID动态响应时间：≤ 25mS，超调量：≤10%
1.9、报警继电器触点容量：250VAC/3A（阻性）
1.10、适用负载：各种阻性、感性、容性及变压器一次测等各种负载
1.11、工作环境温度：-20℃～60℃ 相对湿度：≤ 90%RH（无结霜）
1.12、绝缘体强度：2500VAC 1分钟
1.13、外形尺寸：180X130X50mm
1.14、开孔尺寸：168X118mm
1.15、净量：0.48KG
二、性能特点：
2.1、微处理器，元器件采用高稳定性的进口器件设计及制造，全自动SMD工艺制造，性能稳定可靠。
2.2、具备数字恒流恒压功能及限流限压功能，智能PID调节方式，LED显示窗口实时显示运行各种状态。
2.3、完善的故障检测及报警功能，实时检测负载电流、负载电压、控制信号、反馈信号丢失等参数。
2.4、接口兼容性：支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器或面板按键手动控制，能与国内外各种控制仪表、微机的输出信号直接接口。
2.5、实时保护：电源出现缺相时报警提示，控制器并停止输出；负载过流过压保护报警提示，控制器并停止输出。
2.6、软启动：在启动时，输出电压会从零开始逐渐增大到，以消除对电网及负载的冲击，软启动时间参数可设置。
2.7、缓关闭：在关闭时，输出电压会从开始逐渐减小到零，以消除对电网及负载的冲击，缓关闭时间参数可设置。
2.8、具有自动识别相序功能，对控制板供电电源无相序要求，无需外接同步信号，免调试，接线方便。
