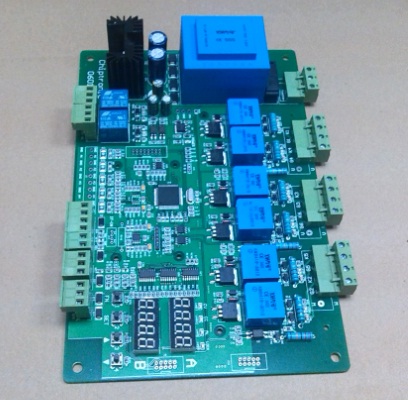

TC300三相整流可控硅触发板采用工业级微处理器，高度数字化设计，Fuzzy-PID智能调节，集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压，功能参数设定采用按键操作，故障报警、界面参数采用LED数码管显示，设定参数自动储存。控制板带自动判别相位、缺相保护、上电软起动、缓关断、恒流输出、恒压输出、过压保护、过流保护、工作状态指示等功能。具有三相全控桥式整流、三相半控桥式整流、双反星整流触发方式，可触发5000A以下的可控硅，适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载等各种负载类型，广泛应用于直流电机调速、电解电镀、充放电、三相晶闸管电源、电加热温控等设备。
该三相数字整流可控硅触发板具有多种给定控制信号选择，支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器（10K 2W）及通过面板按键手动控制，灵活方便，所有参数均为数字量，无温度漂移变化，提高了调节精度和电源利用效率，减少对电源的污染，具有稳压精度高，可靠稳定性好。同时本控制板具有强抗干扰能力，采用防干扰措施，恶劣干扰环境正常运行，输出全部采取隔离技术，具有多种保护功能，适用范围宽。
一、技术规格：
1.1、工作电源：220VAC/380VAC ±10% 50/60HZ （可根据客户要求订制）
1.2、电压调节范围：1～
1.3、电流调节范围：1～
1.4、负载适应调节电压：AC220V/380V/660V
1.5、移相范围：0-175° 调节输出分辨率：1/1000 稳定精度：优于 ±1%
1.6、输入信号：面板按键操作、DC0-5V、DC0-10V、0-10mA、4-20mA、10K电位器调节
1.7、触发电流：≥ 600mA 触发容量：≤ 5000A单双向可控硅
1.8、PID动态响应时间：≤25mS，超调量：≤10%
1.9、三相触发不平衡度：≤ 0.3°
1.10、报警继电器触点容量：250VAC/3A（阻性）
1.11、适用负载：各种阻性、感性、容性等各种负载
1.12、工作环境温度：-20℃～60℃ 相对湿度：≤90%RH（无结霜）
1.13、绝缘体强度：2500VAC 1分钟
1.14、外形尺寸：240X160X50mm
1.15、开孔尺寸：225X145mm
1.16、重量：1KG
