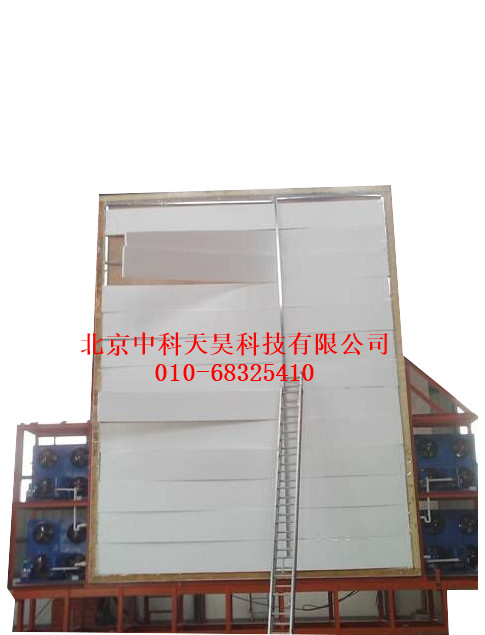

【产品概述】
用于检测幕墙试件在应对气候剧烈变化后保持其原有物理性能的能力。
【执行标准】
AAMA 501.5-98《外墙热循环的检测方法》
【主要技术指标】
热循环检测设备 室外控温精度：+82±3℃ -18±3℃升降温速度：50℃/h
室内控温精度：+24±3℃
温度测量系统 Pt100/ Pt1000铂电阻温度计 XSLE/-64S2 多点巡回检测仪
聚氨酯双面彩钢保温箱（箱体尺寸可进行非标设计）
箱体体积：6000×8000×1500mm 保温板厚度：150mm
容重：40kg/m3 导热系数：0.033 W/m·k
箱体外保温面积：6×8+28×2104m2 试验体面积：6×848m2
幕墙玻璃的传热系数为1.5W/m2·k
【检测流程】
为了能够准确地在热循环检测中再现标准中的规定图形，我们将一个完整的热循环过程分解为2个阶段7个步骤，两个阶段分别定义为高温程序和低温程序。
1、准备阶段：室内设备开始正常工作，室外设备进入预热状态（预热到24℃），当室内控制温度达到24℃±3℃并保持一小时后。室外开始加温，理论上讲室外保温箱也应该从24℃开始。
2、高温升温阶段：室内设备正常工作，保持在24℃±3℃。室外加热系统开始工作，这一段的加温也应在控制程序上进行要求，否则在升温过程中温度波动剧烈，无法控制。
3、高温保持阶段：室内设备正常工作，保持在24℃±3℃。室外保温箱温度保持在82℃±3℃。
4、高温降温阶段：室内设备正常工作，保持在24℃±3℃。室外保温箱开始从高温降温。按照标准的要求1小时内从82℃降温至24℃。
5、低温降温阶段：室内设备正常工作，保持在24℃±3℃。室外保温箱开始从低温降温。按照标准的要求1小时内从24℃降温至-18℃
6、低温保持阶段：室内设备正常工作，保持在24℃±3℃。室外保温箱开始低温保持。保持温度-18℃±3℃，时间2小时。
7、低温升温阶段：室内设备正常工作，保持在24℃±3℃。室外保温箱开始从低温升温开始，1小时内达到24℃一个循环结束。
AAMA501.5-98《热循环检测技术》提供的热循环升降温的全过程3、6都需要有降温和升温的辅助调整，而这种细微的调节，并不需要使用能量，测试现场的空气温度就已经/高于保温箱中的控制温度，利用自然风就可以胜任这份工作。4、7、高温降温（低温升温）阶段，也可以利用检测现场的自然强制通风来解决，在控制系统的控制下首先启动自然风通风系统将箱体中的热/冷空气直接置换到箱体外。当温度降到接近或等于环境温度时，再启动降温/电加热器动力系统工作，达到接力降温和升温的要求，这样设计的目的，也满足了我们初衷。实用性原则和经济性原则的设计原则在这里同时得到实现。
组装两台风机分别安装在箱体的顶部和底部并规定两台风机工作方式相反，一台送风，一台抽风，在降温工作时底吹上抽，而升温时反向工作上吹底抽。
场地与功率需求根据试件大小不同具体设计。
