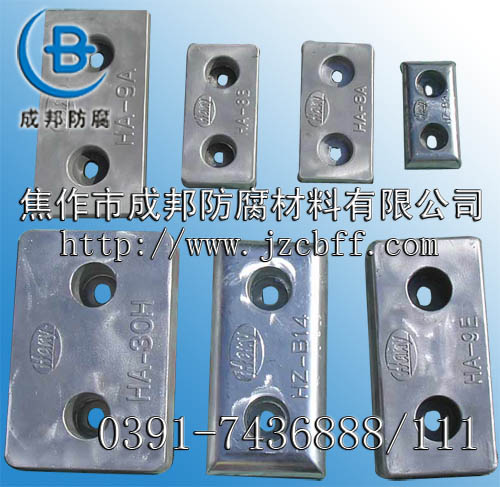

锌合金牺牲阳极
作者：焦作市成邦防腐材料有限公司
Zoom
执行标准：
· GB/T4950-2002
主要性能：
· 阳极自溶性小，电流，阳极发生电流的自调节性能好；保护年限较长，可达20～30年,一般不会发生“过保护”现象。
适用范围：
· 锌合金牺牲阳极适用于海水、淡海水介质中的船舶、压载水舱、机械设备、海洋工程和海港设施、钻井平台、港口码头、海水介质的冷凝器、水泵以及低电阻率土壤中的管道、电缆等设施金属防腐蚀的阴极保护。
产品特点：
锌铝镉系（ZAC系）牺牲阳极则是用高纯度锌及铝、镉合金化而铸成的。
该 产品经船级社（CCS）认可，质量标准符合GB/T4950-2002标准，锌阳极化学成分符合 US MIL-A-18001H 和 ASTM-B418( 类型 1) 标准。用于管道的阳极同时符合SY/T0019-97《埋地钢质管道牺牲阳极阴极保护设计规范》
化学成分（%）：
化学元素 Al Cd 杂质元素 Zn
Fe Cu Pb Si
含量 0.3~0.6 0.05~0.12 ≤0.005 ≤0.005 ≤0.006 ≤0.125 余量
电化学性能：
电化学性能 开路电位
V 工作电位
V 实际电容量/
(Ah/kg) 消耗率/
(Ah/kg) 电流效率/
% 溶解性能
海水中
（1mA/cm2） －1.09~－1.05 －1.05~－1.08 ≥780 ≤11.23 ≥95 表面溶解均匀，腐蚀产物容易脱落
土壤中
（0.03mA/cm2） ≤－1.05 ≤－1.03 ≥530 ≤17.25 ≥65
锌合金牺牲阳极分类
锌合金牺牲阳极按形状分类：
型号Type 规 格(mm) 重 量(kg) 形状
SCHZAC-1 45×（40+48）×600 9 梯形
SCHZAC -2 54×（52+56）×600 12.5 梯形
SCHZAC -3 60×（58+64）×550 15.0 梯形
SCHZAC -4 60×（58+64）×650 18.0 梯形
SCHZAC -5 60×（55+64）×800 22.0 梯形
SCHZAC -6 65×（60+80）×800 25.0 梯形
SCHZAC -7 （65+75）×65×1000 33.0 梯形
SCHZAC -8 （110+130）×120×500 50 梯形
SCHZAC-C1 250×100×40 6.5 板状
SCHZAC-C2 300×100×40 7.5 板状
SCHZAC-C3 300×150×40 9 板状
SCHZAC-C4 400×100×40 11 板状
SCHZAC-C5 300×150×50 14.5 板状
SCHZAC-C6 400×120×50 16 板状
SCHZAC-C7 600×120×50 25 板状
注：我们可以根据顾客要求提供不同形状的锌阳极，如矩形，方形，镯式，以及其他各种异型。
锌合金牺牲阳极按用途分类：
储罐内用锌阳极
型号 规格/mm 铁脚尺寸/mm 净重/kg 毛重/kg
Ax(B1+B2)xC D F G
ZC-1 750x(115+135)x130 900 16 8~10 82.0 85.0
ZC-2 500(115+135)x130 650 16 8~10 55.0 56.0
ZC-3 500x(105+135)x100 650 16 8~10 39.0 40.0
ZC-4 300x(105+135)x100 400 12 8~10 24.6 25.0
储罐内用锌阳极结构图
埋地管线用锌阳极
型号 规格/mm 铁脚尺寸/mm 净重/kg 毛重/kg
Ax(B1+B2)xC D E F G
ZP-1 1000x(78+88)x85 700 100 16 30 49.0 50.0
ZP-2 1000(65+75)x65 700 100 16 25 32.0 33.0
ZP-3 800x(60+80)x65 600 100 12 25 24.5 25.0
ZP-4 800x(55+64)x60 500 100 12 20 21.5 22.0
ZP-5 650x(58+64)x60 400 100 12 20 17.6 18.0
ZP-6 550x(58+64)x60 400 100 12 20 14.6 22.0
ZP-7 600x(52+56)x54 460 100 12 15 12.0 12.5
ZP-8 600x(40+48)x45 360 100 12 15 8.7 9.0
埋地管线用锌阳极结构图
港工和海洋工程设施用锌阳极
型号 规格/mm 螺纹钢铁脚尺寸/mm 扁钢铁脚尺寸/mm 净重/kg 毛重/kg
A×（B1＋B2）×C D F G
E F G
ZT-1 1000x(115+135)x130 1250 18 45 1250 40 8 45 111.6 115.0
ZT-2 750x(115+135)x130 1000 16 45 1000 40 8 445 83.0 85.0
ZT-3 500x(115+135)x130 750 16 45 750 40 6 45 55.0 56.0
ZT-4 500x(105+135)x100 750 16 35 750 40 6 35 38.6 40.0
港工和海洋工程设施用锌阳极结构图（扁钢铁脚）
港工和海洋工程设施用锌阳极结构图（螺纹钢铁脚）
海水冷却水系统用长条形锌阳极
型号 规格/mm 铁脚尺寸/mm 净重/kg 毛重/kg
Ax(B1+B2)xC D E F G
ZE-1 500x(115+135)x130 620 50 6 8~10 54.5 56.0
ZE-2 1000(80+100)x80 1200 30 6 6~8 49.0 50.0
ZE-3 500x(105+135)x100 620 40 6 8~10 39.2 40.0
ZE-4 500x(80+100)x80 620 30 6 6~8 24.4 25.0
ZE-5 400x(110+120)x50 500 35 4 5~6 15.4 16.0
ZE-6 300x(140+160)x40 360 60 4 5~6 12.0 12.5
ZE-7 200x(90+110)x40 250 30 3 5~6 5.3 5.5
海水冷却水系统用长条形锌阳极结构图
海水冷却水系统用圆盘状牺牲阳极
型号 规格/mm 铁脚尺寸/mm 净重/kg 毛重/kg
AxB C D E F H G
ZE-8 300x60 40 80 50 12 6~8 6 29.8 30.0
ZE-9 360x40 50 100 70 14 5~6 6 28.3 28.5
ZE-10 300x40 40 80 50 12 5~6 6 19.8 20.0
ZE-11 200x50 35 75 45 10 5~6 4 10.3 10.5
ZE-12 180x50 35 75 45 10 5~6 4 8.3 8.5
ZE-12 120x100 30 75 45 10 8~10 4 7.3 7.5
海水冷却水系统用圆盘状牺牲阳极结构图
船体用焊接式锌阳极(单铁脚)
型号 规格/mm 铁 脚 尺 寸/mm 净重/kg 毛重/kg
A
