顶板离层仪的原理 价格 顶板离层仪的安装与使用说明
1. LBY-3顶板离层指示仪是监测顶板岩层分离时所产生位移量的仪器。LBY-2顶板离层指示仪它主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。本仪器灵敏度高，显示直观，大大减少了视觉误差。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆、锚索的合理性、经济性而需要的科学依据。
2、顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上。

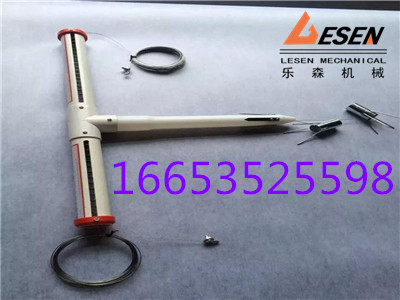

1、顶板离层仪由孔内锚爪、测量钢丝、孔内固定爪和测读数装置四部分组成：
2、孔内锚爪采用弹簧抓爪式结构；
3、测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；
4、测读数装置由两个带有刻度标志的塑料横管组成；
5、读数刻度和塑料管及管内弹簧组成。
三、 顶板离层仪的安装
1、为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面10-700米内的离层仪要每班进行观测记录
四、 安装步骤：
用锚杆钻机∮28mm钻头打7m—8m深的孔；
深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深基点应固定顶板以上7m—8m处；浅基点3-4m
浅基点：用安装杆推入浅部基点锚固器至23米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；
2、两端固定螺丝对准刻度：记下浅部、深部的初始读数，用螺丝卡死，并截去多余钢绳。
五、顶板离层仪的使用规定
1、巷道每隔5m—10m安设一个LBY-3顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；
2、钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；
3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；
4、安装后，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象；
5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。如巷道每隔5m—10m按1个LBY-3顶板离层指示仪宜；
