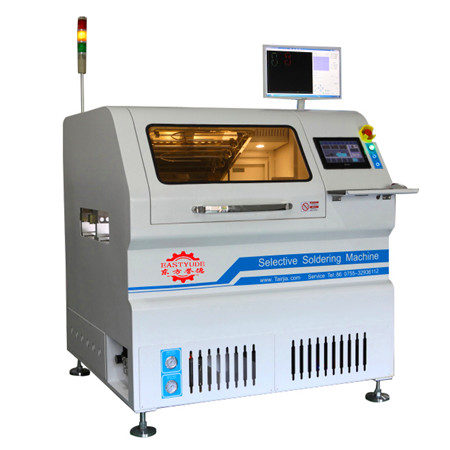

集成式单缸选择焊
1. 机器型号: DF- 401 Plus
2. 技术参数
项目 参数
设备名称 集成式单缸选择焊
机器型号 DF-401Plus
外形尺寸 L1400*W1350*H1500mm
净重 700KG
电源 1P220V 50HZ
运输高度 900+/-20mm
进板方向 左进右出
运输导轨 前固定,后移动
机器正常功率/总功率 3.5KW/6.5KW
小PCB尺寸 ≥L100mm ≥W50mm
PCB尺寸 ≤L400mm ≤W400mm
PCB厚度 0.5~6.5mm
PCB重量 Max.9Kg
PCB上部空间 ≤130mm
PCB下部空间 ≤40mm
PCB工艺边 ≥3mm
锡炉及焊接系统
运动模块运动形式 PCB板固定，XY平台运动
锡炉容量 8Kg
锡炉材料 不锈钢
锡炉加热方式 PID
锡炉温度 室温～350℃
控温精度 ±3℃`
锡波高度 ≤5mm
N2供给量 0.5Mpa 20L/min
N2纯度 O2 20 PPM
焊嘴角与元器件周边距离（点焊） ≥1mm
焊嘴角与元器件周边距离（拖焊） ≥5mm
溶锡时间 ≤50MIN
喷头尺寸 Φ3mm – Φ8mm可定制
喷嘴数量 1个
运输系统
运输电机 步进伺服电机
PCB 运输速度 0.2~10 m/min
PCB定位方式 机械定位
联机方式 SMEMA
喷雾系统
喷雾方式 喷射式喷涂助焊剂
助焊剂种类 免洗型/水基型固体含量 ＜％10
助焊剂容量 1L
助焊剂容器 压力罐
喷雾工作气压 0.5～1bar0.05Mpa~0.1MPa
预热系统
有效预热面积 L400mm×W400mm以上
上预热温度 室温～150℃
下预热温度 室温～250℃
控温精度 ±3℃
控温方式 PID闭环控制
加热方式 红外预热
控制软件
操作系统 Windows 7
软件语言 中文简体 繁体,英文
编程方式 离线, 在线
数据导入 支持Gerber转换图像、图像扫描导入
功能项
CCD识别偏移调整 有
轨道自动调整 有
波峰高度检测 有
焊接摄相监视 有
喷雾摄相监视 有
焊锡液位警报 有
N2压力警报 有
空气压力警报 有
数据保存 有
