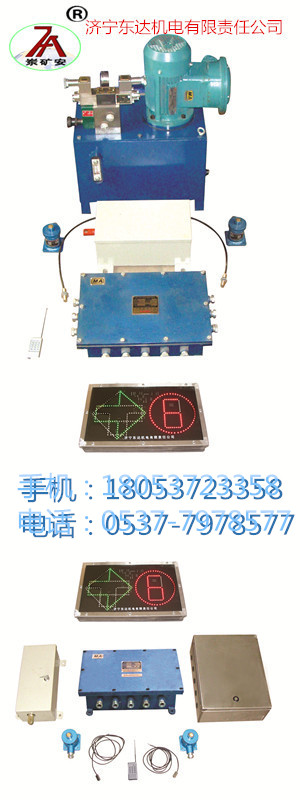

ZKC127矿用司控道岔装置
一、概述
ZKC127型矿用司控道岔装置（煤安证号：MHD090032）主要适用于煤矿井下大巷道岔的自动控制，取代“人工扳道”。ZKC127型矿用司控道岔装置是由电机车司机用发送器（或按钮）控制道岔位置，道岔上方有岔位显示器，显示道岔位置。该装置结构简单、工作可靠、维修方便，有效地改善了工作条件，提高了运输效率。
道岔装置，司控道岔装置，矿用司空道岔装置，ZKC127司空道岔装置，ZKC-127K型司控道岔装置用控制器，ZKC-12F型司控道岔装置用发送器，ZKC-12X型司控道岔装置用显示器，GUC15型矿用本安型位置传感器，AHS-12矿用本安型控制按钮，CFHC10-0.8矿用本安型气动电磁阀，安标证件
二、功能特点
1、PLC控制系统：当控制器接收到发送器（或按钮）信号后，可控制执行机构（气缸或油缸）动作，扳动道岔。 当道岔扳到位时，显示器显示道岔位置。
2、显示功能：显示器能正确显示道岔当前位置。
3、提示功能：当道岔两边都不到位时,显示器不显示道岔位置。
4、发送器遥控距离：0～50m（无遮挡）、遥控角度：0～300。
5、道岔动作灵敏度高，动作时间：≤3s。
三、装置主要组成及技术参数
ZKC-127K型司控道岔装置用控制器
1.额定工作电压：AC 127V
2.额定功率：40W
3.本安参数：U0：DC12.5V，I0：1A
ZKC-12F型司控道岔装置用发送器
1.额定工作电压：DC 12V
2.额定工作电流：≤30mA
3.发射有效距离≤50m
ZKC-12X型司控道岔装置用显示器
1.额定工作电压：DC 12V
2.有效显示距离≤30m
3.显示方式：LED灯组成图标
GUC15型矿用本安型位置传感器
1.额定工作电压：DC 12V
2.接点容量：DC12.5V/1A
3.有效感应距离：≤15㎜
AHS-12矿用本安型控制按钮
1.额定工作电压：DC 12V
2.额定工作电流：≤5mA
3.按钮为常开式
CFHC10-0.8矿用本安型气动电磁阀
1.额定工作电压：DC 12V
2.额定工作电流：≤266mA
3.输入气压：0.2 ～0.8Mpa
