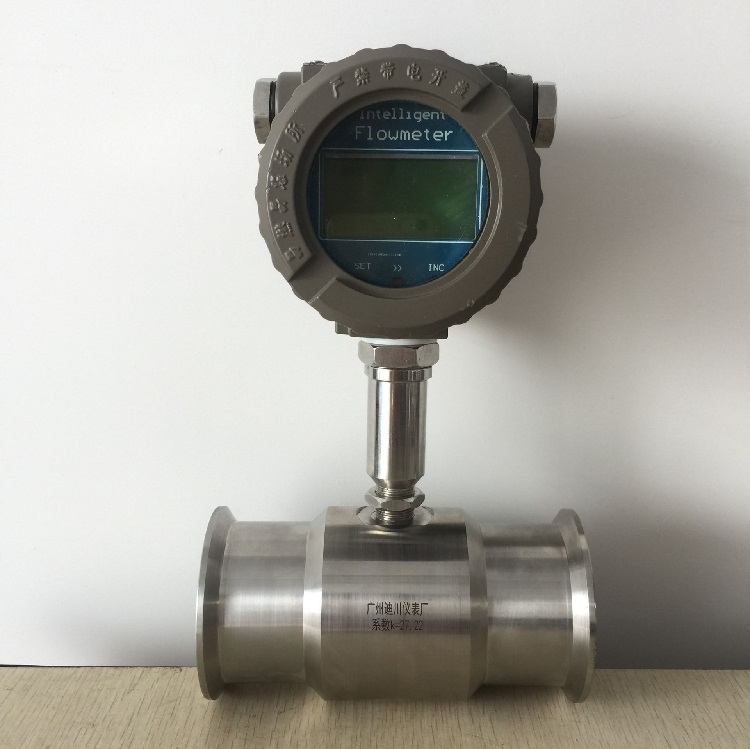

LWGY-□B 电池供电，无信号输出型
LWGY-□C 24VDC供电，4-20mA输出型
一、液体涡轮流量计概述
广州迪川仪器仪表有限公司液体涡轮流量计是采用的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，液体涡轮流量计采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。液体涡轮流量计仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量4位有效数字及累积流量8位有效数字，带清零功能。所有有效数据掉电后保持10年不丢。该类液体涡轮流量计均为不爆产品，等级为：ExdIIBT6。
该类液体涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。
液体涡轮流量计LWGY-□B型：供电电源采用3.2V10AH锂电池可连续运行4年以上； 无信号输出功能。
液体涡轮流量计 LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
液体涡轮流量计主要应用于：食用油 柴油、汽油、煤焦油、液压油、燃油、自来水、纯净、药液、酒精、甲醇、乙醇、
氟利昂场合流量计
二、液体涡轮流量计产品特点
1.液体涡轮流量计高精确度，一般可达±1%R、±0.5%R，型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.液体涡轮流量计具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正
4.所有有效数据掉电后保持10年不丢；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.液体涡轮流量计结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.型传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等；
9.液体涡轮流量计可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、液体涡轮流量计基本参数与技术性能
1.技术性能：表1
仪表口径及连接方式 4、6、10、15、20、25、32、40采用螺纹连接
15、20、25、32、4050、65、80、100、125、150、200采用法兰连接
精度等级 ±0.5%R
量程比 1:10；1:15；1:20
仪表材质 304不锈钢、316L不锈钢等
被测介质温度℃ -20～＋120℃
环境条件 温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号 4-20mADC电流信号LWGY-□C型
供电电源 LWGY-□B型：自带锂电池供电可连续使用3年；LWGY-□C型：+24VDC
信号传输线 2×0.3二线制
传输距离 ≤1000m
信号线接口 内螺纹M20×1.5LWGY-□C型
防暴等级 ExdIIBT6
防护等级 IP65
2.测量范围及工作压力：表2
仪表口径mm 正常流量范围m3/h 扩展流量范围m3/h 常规耐受压力MPa 特制耐压等级MPa法兰连接方式
DN 4 0.04～0.25 0.04～0.4 6.3 12、16、25
DN 6 0.1～0.6 0.06～0.6 6.3 12、16、25
DN 10 0.2～1.2 0.15～1.5 6.3 12、16、25
DN 15 0.6～6 0.4～8 6.3、2.5法兰 4.0、6.3、12、16、25、42
DN 20 0.8～8 0.45～9 6.3、2.5法兰 4.0、6.3、12、16、25、42
DN 25 1～10 0.5～10 6.3、2.5法兰 4.0、6.3、12、16、25、42
DN 32 1.5～15 0.8～15 6.3、2.5法兰 4.0、6.3、12、16、25、42
DN 40 2～20 1～20 6.3、2.5法兰 4.0、6.3、12、16、25、42
DN 50 4～40 2～40 2.5 4.0、6.3、12、16、25、42
DN 65 7～70 4～70 2.5 4.0、6.3、12、16、25、42
DN 80 10～100 5～100 2.5 4.0、6.3、12、16、25、42
DN 100 20～200 10～200 2.5 4.0、6.3、12、16、25、42
DN 125 25～250 13～250 1.6 2.5、4.0
DN 150 30～300 15～300 1.6 2.5、4.0
DN 200 80～800 40～800 1.6 2.5、4.0
四、液体涡轮流量计仪表选型
表3
型 号 说 明
LWGY─ □ /□ /□ /□ /□ /□ /□
公
称
通
径 4 4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
6 6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
10 10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
15 15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
20 20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
25 25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
32 32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
40 40mm，标准量程2～20m3/h，宽量程为1～20m3/h
50 50mm，标准量程4～40m3/h，宽量程为2～40m3/h
65 65mm，标准量程7～70m3/h，宽量程为4～70m3/h
80 80mm，标准量程10～100m3/h，宽量程为5～100m3/h
100 100mm，标准量程20～200m3/h，宽量程为10～200m3/h
125 125mm，标准量程25～250m3/h，宽量程为13～250m3/h
150 150mm，标准量程30～300m3/h，宽量程为15～300m3/h
200 200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型 B 电池供电现场显示型
C 现场显示/4～20mA 两线制电流输出
C1 现场显示/RS485通讯协议
C2 现场显示/HART通讯协议
精度等级 05 精度0.5级
10 精度1.0级
涡 轮
类 型 W 宽量程涡轮
S 标准涡轮
材 质 S 304不锈钢
L 316L不锈钢
E 型 等级：ExdⅡBT6
压力等级 N 常规 参照表2
Hx 高压 参照表2
注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“FL”
例如，选用一台法兰连接式型液体涡轮流量计测量甲醇，需要现场显示并远传4-20mA信号，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40FLC/05/S/S/E/H16
