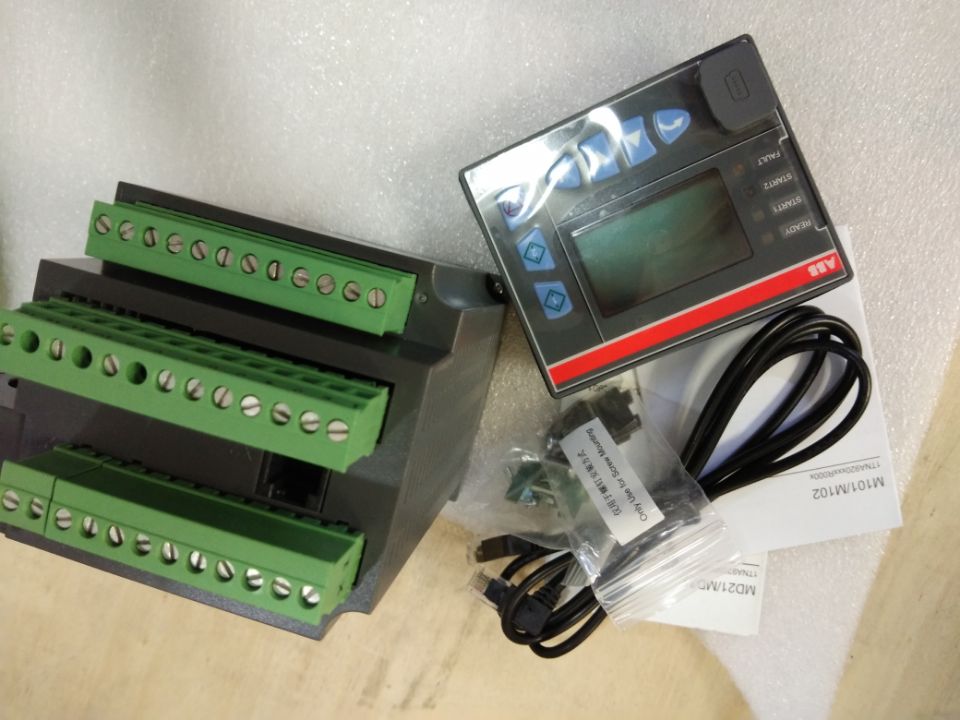

M101 / M102 马达管理中心是基于微处理器技术开发研制的电动机智能管理系
统。通过 M101 / M102 电动机控制装置 MCU，以及的现场总线通讯技术，
M101 / M102 马达管理中心为低压电动机提供了一整套化的集控制、保护与
监测于一体的智能化管理方案，是过程控制系统电动机智能化管理的理想选择。
M101 / M102 马达管理
M101-M 0.5-1.0 with MD2 M101-M 带操作面板MD2
M101-M 1.0-2.5 with MD2 M101-M 带操作面板MD2
M101-M 2.5-5.0 with MD2 M101-M 带操作面板MD2
M101-M 5.0-12.5 with MD2 M101-M 带操作面板MD2
M101-M 12.5-30.0 with MD2 M101-M 带操作面板MD2
M101-M 30.0-63.0 with MD2 M101-M 带操作面板MD2
M101-P 0.5-1.0 with MD2 M101-P 带操作面板MD2
M101-P 1.0-2.5 with MD2 M101-P 带操作面板MD2
M101-P 2.5-5.0 with MD2 M101-P 带操作面板MD2
M101-P 5.0-12.5 with MD2 M101-P 带操作面板MD2
M101-P 12.5-30.0 with MD2 M101-P 带操作面板MD2
M101-P 30.0-63.0 with MD2 M101-P 带操作面板MD2
M101-M 0.5-1.0 with MD3 M101-M 带操作面板MD3
M101-M 1.0-2.5 with MD3 M101-M 带操作面板MD3
M101-M 2.5-5.0 with MD3 M101-M 带操作面板MD3
M101-M 5.0-12.5 with MD3 M101-M 带操作面板MD3
M101-M 12.5-30.0 with MD3 M101-M 带操作面板MD3
M101-M 30.0-63.0 with MD3 M101-M 带操作面板MD3
M101-P 0.5-1.0 with MD3 M101-P 带操作面板MD3
M101-P 1.0-2.5 with MD3 M101-P 带操作面板MD3
M101-P 2.5-5.0 with MD3 M101-P 带操作面板MD3
M101-P 5.0-12.5 with MD3 M101-P 带操作面板MD3
M101-P 12.5-30.0 with MD3 M101-P 带操作面板MD3
M101-P 30.0-63.0 with MD3 M101-P 带操作面板MD3
型号 描述
M102-M 1.0-2.5 with MD2 M102-M 带操作面板MD2
M102-M 2.5-5.0 with MD2 M102-M 带操作面板MD2
M102-M 5.0-12.5 with MD2 M102-M 带操作面板MD2
M102-M 12.5-30.0 with MD2 M102-M 带操作面板MD2
M102-M 30.0-63.0 with MD2 M102-M 带操作面板MD2
M102-P 0.5-1.0 with MD2 M102-P 带操作面板MD2
M102-P 1.0-2.5 with MD2 M102-P 带操作面板MD2
M102-P 2.5-5.0 with MD2 M102-P 带操作面板MD2
M102-P 5.0-12.5 with MD2 M102-P 带操作面板MD2
M102-P 12.5-30.0 with MD2 M102-P 带操作面板MD2
M102-P 30.0-63.0 with MD2 M102-P 带操作面板MD2
M102-M 0.5-1.0 with MD3 M102-M 带操作面板MD3
M102-M 1.0-2.5 with MD3 M102-M 带操作面板MD3
M102-M 2.5-5.0 with MD3 M102-M 带操作面板MD3
M102-M 5.0-12.5 with MD3 M102-M 带操作面板MD3
M102-M 12.5-30.0 with MD3 M102-M 带操作面板MD3
M102-M 30.0-63.0 with MD3 M102-M 带操作面板MD3
M102-P 0.5-1.0 with MD3 M102-P 带操作面板MD3
M102-P 1.0-2.5 with MD3 M102-P 带操作面板MD3
M102-P 2.5-5.0 with MD3 M102-P 带操作面板MD3
M102-P 5.0-12.5 with MD3 M102-P 带操作面板MD3
M102-P 12.5-30.0 with MD3 M102-P 带操作面板MD3
M102-P 30.0-63.0 with MD3 M102-P 带操作面板MD3
漏电电流互感器（M10X 电动机控制单元附件）
型号 描述
LNG35 1A
LNG35 5A
LNG70 1A LNG零序电流互感器
LNG70 5A
LNG105 1A
LNG105 5A
UMC22 系列
UMC22本体
型号 描述
UMC22-FBP.0 ATEX 智能电机控制器，带ATEX认证
UMC22-FBP.0 智能电机控制器
UMC22面板
型号 描述
UMC-PAN UMC22操作面板
ACS100-CAB.300 连接UMC22本体与操作面板的电缆，3米
ACS100-CAB.070 连接UMC22本体与操作面板的电缆，0.7米
通讯模块
型号 描述
PDQ22-FBP.0 集成Profibus DP协议的总线适配器，可以同时连接4台UMC22设备
漏电电流互感器UMC22系列附件
型号 描述
CEM11-FBP.20 漏电电流互感器，输出为开关量信号，孔直径20mm，80、275、500、700、1000、1200、1500、1700mA
CEM11-FBP.35 漏电电流互感器，输出为开关量信号，孔直径35mm，100、500、1000、1400、2000、2400、3000、3400mA
CEM11-FBP.60 漏电电流互感器，输出为开关量信号，孔直径60mm，120、1000、2000、2800、4000、4800、6000、6800mA
安装附件
型号 描述
CDP11-FBP.0 * * 支架，用于固定CDP13到UMC22
CDP12-FBP.100 插入式电缆用于抽屉外部连接
CDP13-FBP.100 插入式电缆用于抽屉内部连接
CDP15-FBP.030 连接一台UMC22装置到PDQ22的电缆，0.3m，Male/FemalePlug/Plug
CDP15-FBP.060 连接一台UMC22装置到PDQ22的电缆，0.6m，Male/FemalePlug/Plug
CDP15-FBP.150 连接一台UMC22装置到PDQ22的电缆，1.5m，Male/FemalePlug/Plug
CDP16-FBP.150 连接一台UMC22装置到PDQ22的电缆, 1.5m，plug / wires 抽屉中
产品新功能
主要特点
■ 仅一个规格的内置CT，0.24～63A，取代原有的6个规格
■ 除24VDC工作电源外，增加支持110VAC和240VAC工作电源
■ 提供256条带时间戳的SOE
■ 除电源和通信接口不同外，各类产品的特点和功能统一
尺寸
■ MCU的尺寸和安装方式保持不变。MD21/MD31比原来的
MD2/3面板大（3mm），但开孔尺寸不变
控制功能
■ 增加带接触器的馈电回路和带接触器的馈电回路（控制按钮
盒）两种控制类型
■ 区分双绕组双速电机和单绕组双速电机的控制方式
■ 修改带软起动器的直接起动和正反转起动的控制逻辑
■ 修改M10x-M的控制权限，使之与M10x-P一致
数字量输入和输出
■ 所有DI均可以进行功能配置和触点类型选择
■ 修改“紧急停车”，“限位开关1”，“限位开关2”，“外部脱
扣”的输入功能定义
■ 开关量输出增加输出状态配置等功能
保护
■ 增加起动时间保护，防止电机起动过程的堵转
■ 可选择TOL在起动时间内开启或关闭
■ 增加PTC短路保护
通信
增加支持的两个 MODBUS 通信速率 : 38400 bps 和 57600 bps
监测
■ 监测更多的运行数据，如电流相不平衡，PTC电阻值，TOL
脱扣时间，TOL复位时间，起动次数和DI状态
■ 线电压的测量，替代现有的相电压测量
维护
提供更多的维护数据，如脱扣次数，带时间戳的事件记录等
操
