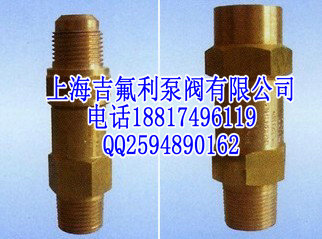

EB51F301G冷冻机用安全阀主要性能参数 Specification
型号 Type EB51F301G
公称压力 Nominal pressure 5.0MPa
公称通径 Nominal diameter DN8~32(1/4~1'/4)
强度试验压力 Shell test pressure 7.5MPa
排放压力 Relieving pressure ≤1.1倍整定压力
密封压力 Seal pressure 0.9倍整定压力
密封性 Seal property 气压试验2分钟无泄漏、卤素检漏实验泄漏率
适用温度 Suitable temperature -40~150°C
适用介质 Suitable medium 制冷剂、油、水等
主要零件材料 Main parts material
序号 NO. 零件名称 Part name 材料 Materials
1 阀体 Body HPb59-1/H62
2 密封圈 Seal PTFE
3 阀瓣 Disc HPb59-1/H62
4 弹簧 Spring 50CrVA
5 调整螺母 Adj.nut HPb59-1/H62
6 垫片 Gasket T3
7 螺母 Nut HPb59-1/H62
额定排量（空气）Lbs/min Relieving capacity (Air)
规定 Size mm(in) do mm 整定压力Psig(Mpa) Set pressure
200（1.38） 250（1.72） 300（2.07） 350（2.42） 400（2.76）
DN8(1/4) 6.3 9 11.5 13.5 15.5 18
DN10(3/8) 7.0 12 14.5 17 20 22.5
DN15(1/2) 7.8 14.5 18 21.5 25 28
DN20(3/4) 11 29 35.5 42.5 49.5 56
DN25(1) 18 77.5 95.5 114 132.5 150.5
DN32(1'/4) 26.5 168 207 247 287 319.5
连接尺寸 Connecting dimension
规格 Size mm(in) in H (mm)
进口A Inlet A 出口B outlet B
DN8(1/4) 1/4-18MNPT 5/8-18UNF 80
DN10(3/8) 3/8-18MNPT 5/8-18UNF 90
DN15(1/2) 1/2-14MNPT 7/8-14UNF 95
DN20(3/4) 3/4-14MNPT 3/4-14FNPT 100
DN25(1) 1-11.5MNPT 1-11.5FNPT 120
DN32(1'/4) 1'/4-11.5MNPT 1'/2-11.5FNPT 175
