产品特点
宽输入电压范围：5V～100V
可设定电流范围：10mA～1500mA
固定工作频率：150KHZ
内置抖频电路，降低对其他设备的 EMI
干扰
平均电流模式采样，恒流精度更高
0-占空比控制，无电流节点跳变
输出短路保护
过温保护
三功能模式：全亮/半亮/爆闪/三功能循
环

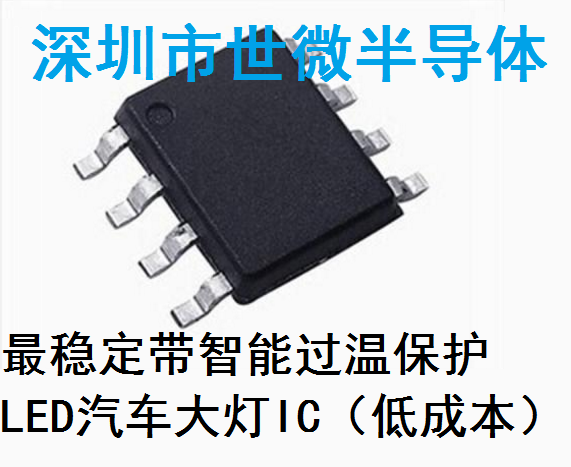

ESOP8 封装
产品描述
AP2402 是一款 PWM 工作模式,高效
率、外围简单、内置功率管，适用于 5-100V
输入的降压 LED 恒流驱动芯片。输
出功率可达 15W，电流 1.5A。
AP2402 可实现三段功能切换，通过
MODE1/2/3 切换三种功能模式：全亮，
半亮，爆闪，全亮/半亮/爆闪循环模式。
AP2402 工作频率固定在 150KHZ 左
右，同时内置抖频电路，可以降低对其他
设备的 EMI 干扰。另外采用平均电流采样
模式，可以提高宽输入电压情况下的电流
精度。
AP2402 带有输出短路保护功能，
5V～100V 输入条件下，短时短路不会损
坏电源器件。
AP2402 还有过温调节电流的功能。
当芯片内部的温度达到 140℃左右时，会
自动调低输出电流。
应用领域
电动车，摩托车灯照明
汽车灯照明
手电筒
