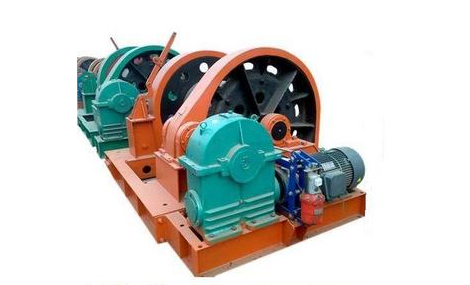

JZ-5/400凿井绞车结构为缠绕式,主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。
主轴装置包括:主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速,加有一级变速齿轮。转换变速手柄快慢速位置,可变换快慢两种速度。工作制动器采用瓦块式制动器,启动电机,电动液压推动器松闸,停止电机则弹簧力制动。全制动器为瓦块浮动式,靠重锤下落进行制动,电动液压推动器松闸。
JZ-5/400凿井绞车技术参数
型号:JZ-5/400
钢丝绳静张力kn:50
卷筒容绳量m:400
钢丝绳速度m/min::6 慢速:3
钢丝绳直径mm:23
电动机:
功率kw:11
电压v:380
外形尺寸长宽高mm:2380*1970*1340
重量kg:3000
