Z011-A 对夹式衬胶蝶阀
特点：双向气泡级零泄漏，双单阀杆无销结构，四个法兰孔确保安装位置正确、阀座可更换，终生免维护
适用介质：化工和石油化工、水处理和污水处理厂、气体处理、造船、能源工程、电厂脱硫、食品工程、市政和消防工程、无硅表面喷涂处理等。
公称通径：DN20-DN1200
工作温度：-20℃～+160℃
工作压力：max 16bar
密封等级：ANSI 16-104,Class VI&160
真空应用：0.2 bar绝压*
阀体：灰铸铁GG25、球墨铸铁GGG40、GGG40.3
阀板：球墨铸铁GGG40、不锈钢1.4408、1.4469、铝青铜2.0975、防腐涂层、镜面抛光、无硅处理
阀杆：不锈钢1.4104、1.4401
阀座：EPDM乙丙橡胶、NBR丁晴橡胶、FPM氟化橡胶、AU聚氨基甲酸乙酯、VSI硅橡胶

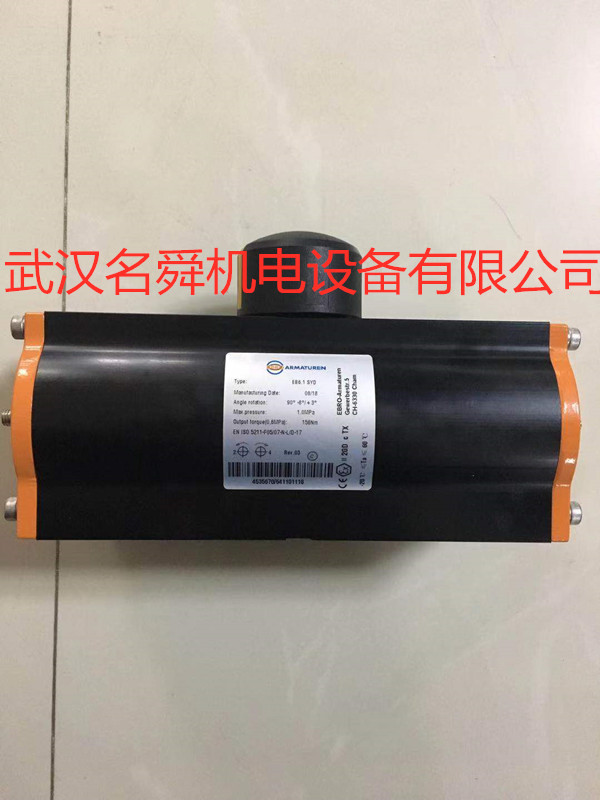

德国依博罗执行器EB*.1SYD工作原理：
当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端缸盖端直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。此时气动执行阀两端的气体随B管咀排出。反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。单作用弹簧复位型气动执行器A管咀为进气口，B管咀为排气孔B管咀应安装消声器。A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。
基本构成
气动执行器的调节机构的种类和构造大致相同，主要是执行机构不同。因此在气动执行器介绍时分为执行机构和调节阀两部分。气动执行器由执行机构和调节阀（调节机构）两个部分组成。根据控制信号的大小，产生相应的推力，推动调节阀动作。调节阀是气动执行器的调节部分，在执行机构推力的作用下，调节阀产生一定的位移或转角，直接调节流体的流量。
依博罗执行器性能
1、气动装置额定输出力或力矩应符合&160GB/T12222&160和&160GB/T12223&160的规定
上面为薄膜式执行机构
上面为薄膜式执行机构
2、在空载情况下，对气缸内输入按《表&1602》规定的气压，其动作应平稳，无卡阻及爬行现象。
3、在&1600.6MPa&160的空气压力下，气动装置启、闭两个方向的输出力矩或推力，其值应不小于气动装置标牌所标示的数值，且动作应灵活，不允许各部位出现变形及其他异常现象。
4、密封试验用工作压力进行试验时，从各自背压一侧泄漏出的空气量不允许超过&1603+0.15Dcm3/min（标准状态）；从端盖、输出轴处泄漏出的空气量不允许超过&1603+0.15dcm3/min。
5、强度试验用&1601.5&160倍的工作压力进行试验，保持试验压力&1603min&160后，其缸体端盖和静密封部位不允许有渗漏及结构变形。
6、动作寿命次数，气动装置模拟气动阀门动作，在保持两个方向的输出力矩或推力能力的情况下，启闭操作的启闭次数应不&1&160次（启—闭循环为一次）。
7、带缓冲机构的气动装置，当活塞运动到行程终端位置时，不允许出现冲击现象。
德国EBRO依博罗限位开关、电动头
