Site CAPTOR&8482 AT240天馈线测试仪简介
介绍
Site CAPTOR 是为无线通信运营商和无线信号覆盖安装、维护工程承包商信赖、可靠、先选择的天馈线测试仪。
全新设计的Site CAPTOR&8482 AT240是第二代集成式手持天馈线测试仪，根据上一代产品用户反馈和现场试验，采用了我们以往所有的经验并结合的技术优势，我们终推出这款经过现场优化、可靠、坚固、操作简单的超值产品。

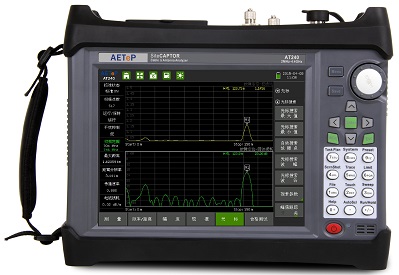

携带方便的AT240 Site CAPTOR
Site CAPTOR的特点
&61548电池续航时间超过8小时
&61548内置E-CAL电子校准模块
&61550一次连接即可实现的自动校准
&61550一次校准适用于全频段
&615484.4GHz终端式功率计
&61548光纤显微镜
&61548内置光功率计
&61548内置可视故障定位仪（红光源）
&61548外置GPS
&61548内置WIFI
&61548强的抗射频干扰能力
&61548背光式按键
&61548坚固、、可靠
&61548耐冲击、防尘、防泼溅
&61548小、轻的天馈测试仪
&61548配有软背包，便携
操作简单
&615488.4英寸800 x 600 TFT触摸屏
&61548类似安卓的操作模式
&61548集成的帮助功能
&61548USB接口
&61548LAN接口
&61548内置WIFI
高效的数据管理
&61548大于2000个文件的保存能力
&61550测试结果、设置、截屏
&61548预览保存的扫描结果
&61548配置Site Workbench 软件
&61550编辑扫描、重命名、存档
&61550生成PDF格式的报告
&61548标准的bin和csv文件格式
Site CAPTOR&8482 AT240天馈线测试仪
外观结构
端口在仪表顶部的布局使手持操作更加方便，防泼溅保护盖为端口提供了额外的保护
在日光下清晰可见的8.4英寸触摸屏
对于天馈线分析，通过自定义的常用文件名你可以命名，不到五秒就可以保存包括测量地点、扇区、测量类型、终端和频率的文件名。
Site Workbench软件
Site Workbench是一款基于PC的后处理软件，它会帮助技术人员在数据分析和测试自动化工作中提。
Site CAPTOR&8482 AT240 关键参数
天馈线测试仪
测量功能 驻波比
回波损耗
电缆损耗
故障点定位（回波损耗）
故障点定位（驻波比）
端口相位
史密斯图
频率范围 2MHz 到 4400MHz
频率分辨率 1Hz
频率准确度 ±2 ppm
输出电平 ≥0dBm
扫描速度 0.8mS/点 回波损耗
1mS/点 故障定位
数据点数 130,259,517,1033,2065
干扰抑制 +10 dBm （偏±10 kHz以内）
+25 dBm（偏1.0 MHz）
方向性 ≤-42dB 机械校准后
≤-38dB 电子校准后
回波损耗
范围 0.00-60.00dB
分辨率 0.01dB
驻波比
范围 1-65
分辨率 0.01
电缆损耗
范围 0.00-30.00dB
分辨率 0.01dB
故障定位
回波损耗范围 0.00-60dB
驻波比范围 1-65
距离范围 0到点数-1/带宽×2 ×Vp（电缆的速度因子）× C（光速）
分辨率ｍ Vp（电缆的速度因子）× C /带宽×2
数据点数 130,259,517,1033,2065
配合功率计使用的衰减器
E7000-747 6190.0501.73 20dB , 5W , DC～6GHz , N阳～N阴
E7000-748 6190.0501.74 30dB , 5W , DC～6GHz , N阳～N阴
E7000-749 6190.0501.75 20dB , 5W , DC～18GHz , N阳～N阴
E7000-750 6190.0501.76 30dB , 5W , DC～18GHz , N阳～N阴
E7000-751 6190.0501.77 30dB , 50W , DC～8.5GHz , N阳～N阴
E7000-752 6190.0501.78 40dB , 100W , DC～4GHz , N阳～N阴
E7000-753 6190.0501.79 40dB , 100W , DC～8.5GHz , N阳～N阴
E7000-754 6190.0501.80 40dB , 150W , DC～4GHz , N阳～N阴
E7000-755 6190.0501.81 40dB , 150W , DC～8.5GHz , N阳～N阴
