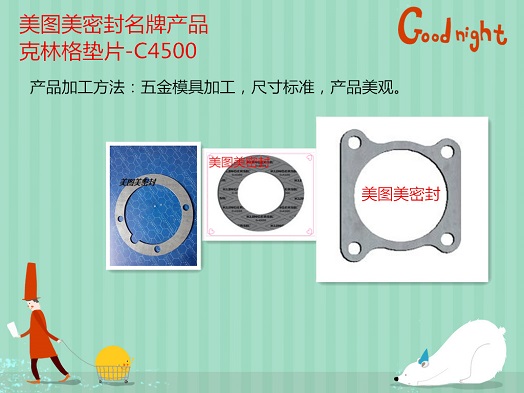

克林格垫片-系列C4500 美图美密封
是一种普遍通用的垫片材料尤其在用于浓碱时有极好的化学稳定性，适用于蒸汽。 也适合于工业烧碱， (如纸浆和造纸或氧化铝精炼) 或其他工业所需的密封产品。
3XA 双面防粘接涂层保持垫片和法兰分离，减少安装和维修时间间 在安装和检修时无须使用润滑油脂和密封剂。
技术参数
请注意以下图表所示仅作为指导，该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 2.0 mm，所有操作我温度和压力根据接触的化学介质而定。请查阅 KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。
操作温度
450
°C
操作压力
130
bar
压缩率 ASTM F36A
12
%
回弹率 ASTM F36A (min)
60
%
KLINGER 热压实验 25 MPa 300°C
厚度减少 23°C
10
%
厚度减少 300°C
15
%
拉抻应力 ASTM F152 across grain
12
MPa
气体泄露 DIN 3535/6
<1.0
ml/min
应力松弛 BS7531
30
MPa
应力松弛 DIN 52913 (16h, 300°C)
32
MPa
重量减少 ASTM F146
ASTM 油 No. 3 (5h/150°C)
3
%
ASTM 燃料油 B (5h/23°C)
5
%
厚度增加 ASTM F146
ASTM 油 No. 1 (5h/150°C)
0 - 10
%
ASTM 油 No. 3 (5h/150°C)
0 - 10
%
ASTM 燃料油 A (5h/23°C)
0 - 10
%
ASTM 燃料油 B (5h/23°C)
0 - 10
%
密度
1.4
g/cm3
适用范围pH
4 - 14
pH
注：采用通用的非石棉材料测试方法。
认证：
氧气应用认证 (100bar/85°C) - BAM (联邦德国研究院)
食物残留 - LNE (法国试验室)
防火 - BS5146
饮用水 - KTW (德国)
满足 BS7531 Grade X
气体供应 - DVGW No. 92.02e052 (德国气、水协会)
KLINGER PT图
注意： KLINGER PT 图仅提供设计指导 – 没有压力/温度限制，具体参考 KLINGER expert 垫片设计软件。
在化学介质适用的情况下，可以确认满足你的使用条件。
在化学介质适用的情况下，正常满足你的使用条件除非在蒸汽中应用，你需要得到KLINGER的确认
所有使用条件均需要得到KLINGER的确认。
