乔宇脉冲喷吹控制仪
一、概述
脉冲喷吹控制仪是脉冲袋式除尘器清灰喷吹系统的控制装置，它和电磁脉冲阀组成除尘器的清灰喷吹系统，并由它输出信号控制电磁脉冲阀喷吹压缩空气，对滤袋循序（按排或室）进行清灰，使滤袋外壁的粉尘层保持在可控范围内，从而使除尘器达到应有的处理能力和除尘效率
二、工作参数
脉冲喷吹控制仪采用工业级单片机作为控制核心；的总线式显示方法，既显示了设备的正常工作状态，又方便了工作参数的设置；通用的硬件 + 控制算法的设计方案，出色的解决了降低控制成本和提高控制可靠性的矛盾；面板上有各个输出点的工作指示，可判断输出点的状态。
选用该控制仪用户只需要正确安装外围设备，正确的设置参数即可轻松实现除尘器的电器控制，不需要任何编程，即使是在特别恶劣的环境下，仍能保持控制参数的安全。是因为此控制仪设定脉冲宽度和间隔时间，并保证每只相关电磁脉冲阀循序喷吹。
脉冲宽度——喷吹控制仪输出一个电信号持续时间。
脉冲间隔——喷吹控制仪输出前后二个电信号之间的间隔时间
脉冲周期——喷吹控制仪从位至末位每位都输出一次电信号需要的时间。
脉冲周期脉冲宽+脉冲间隔×控制位数
喷吹控制仪与相连接的电磁脉冲阀应循序工作，如有10只电磁脉冲阀应从只开始喷吹，依次到第十只喷吹后止，下一个程序再从只开始。
三、构造和功能

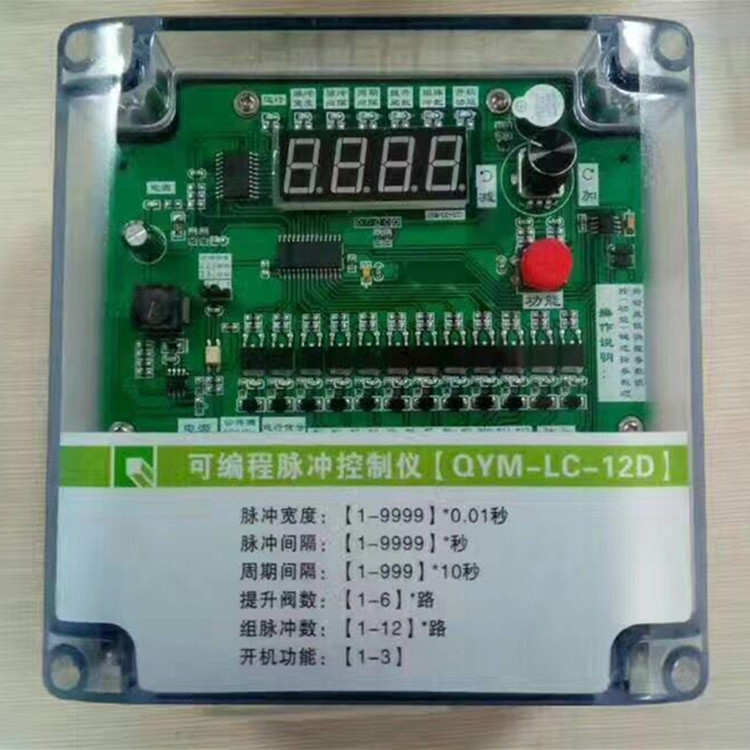

脉冲喷吹控制仪由印刷电路板和全密封铝合金外壳组成。
印刷电路板由主电路板设有数字显示。依次显示每位输出信号工作顺序（即电磁脉冲阀喷
吹顺序）。二只调节电位器分别设定脉冲宽度和脉冲间隔。设有“手进”按钮不放就能锁定自动进位。使脉冲喷吹控制仪处于停顿状态。还设有定压差控制信号输入接点。引入压差信号后即可实现定压差青灰。由于采用集成电路从而简化线路和器件，保证脉冲喷吹控制仪的可靠和稳定。
印刷接线电路板上的接线端子印有编号，按照编号与相应的电磁脉冲阀连接。接线时可将
接线端子与外壳上的定位插片和密封接头一起装卸。
铝合金外壳外形美观，密封性能好。外壳底座上有多个接线孔供选用。外壳上盖有数码显
示窗，直观工作顺序的状态。安装维修和使用都很方便。
