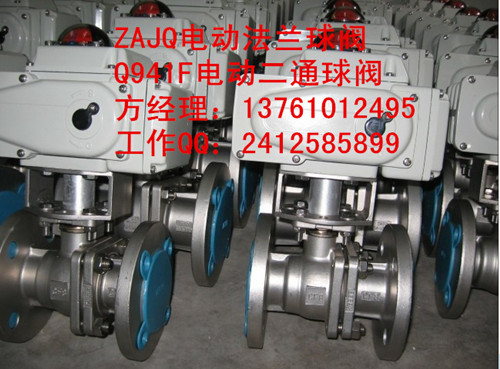

Q941F-16C DN40电动法兰球阀 公司所在地：上海。电话：/.。联系人：方经理。工作QQ：99.。。
产品概述
电动球阀是一种(球体)绕垂直于通道轴旋转90º的阀门,其由回转型角行程电子式电动执行器和O型阀结构组成,属旋转类型调节或开关阀类,接受工业自动化控制(DCS,PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量,压力,温度,液位等参数的自动化控制.
产品特点
1．电动球阀流体阻力小,是所有阀类中流体阻力小的一种,以AC220V,AC380V或DC24V电源电压作动力,接受(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90º,就能完成启闭动作或调节动作.
2．球芯通道平整光滑,不易沉积介质,可以进行管线式通球.结构简单,重量轻,密封性能好. 特别适用于要求零泄漏率的场合.
3．采用HL型,3810R型,PSQ型角行程全电子式电动执行机构为O型球阀的驱动装置,机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,以AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC,0-10mA DC或1-5V DC,0-10V DC),
将此转变成与输入信号相对应的位移,以角度位移(0~90º)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作.(二位开关式接受AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号).是一种,,高可靠性类产品.
产品结构
产品名称 电动球阀,电动O型开关阀,电动调节球阀
作用形式 二位开关型,比例调节型
连接形式 法兰式,对夹式,管螺纹式,对焊式
结构形式 O型浮动球式 O型固定球式
阀座形式 软质密封 硬质合金密封 软质密封 硬质合金密封
(a)．O型浮动球式结构；软质阀座:双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈.
硬质阀座:采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座.
有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩.当介质压力较小时,密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,当介质压力较大时,密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保可靠密封
